"Contenedor Rack 19"" Mitraset"

Detalles

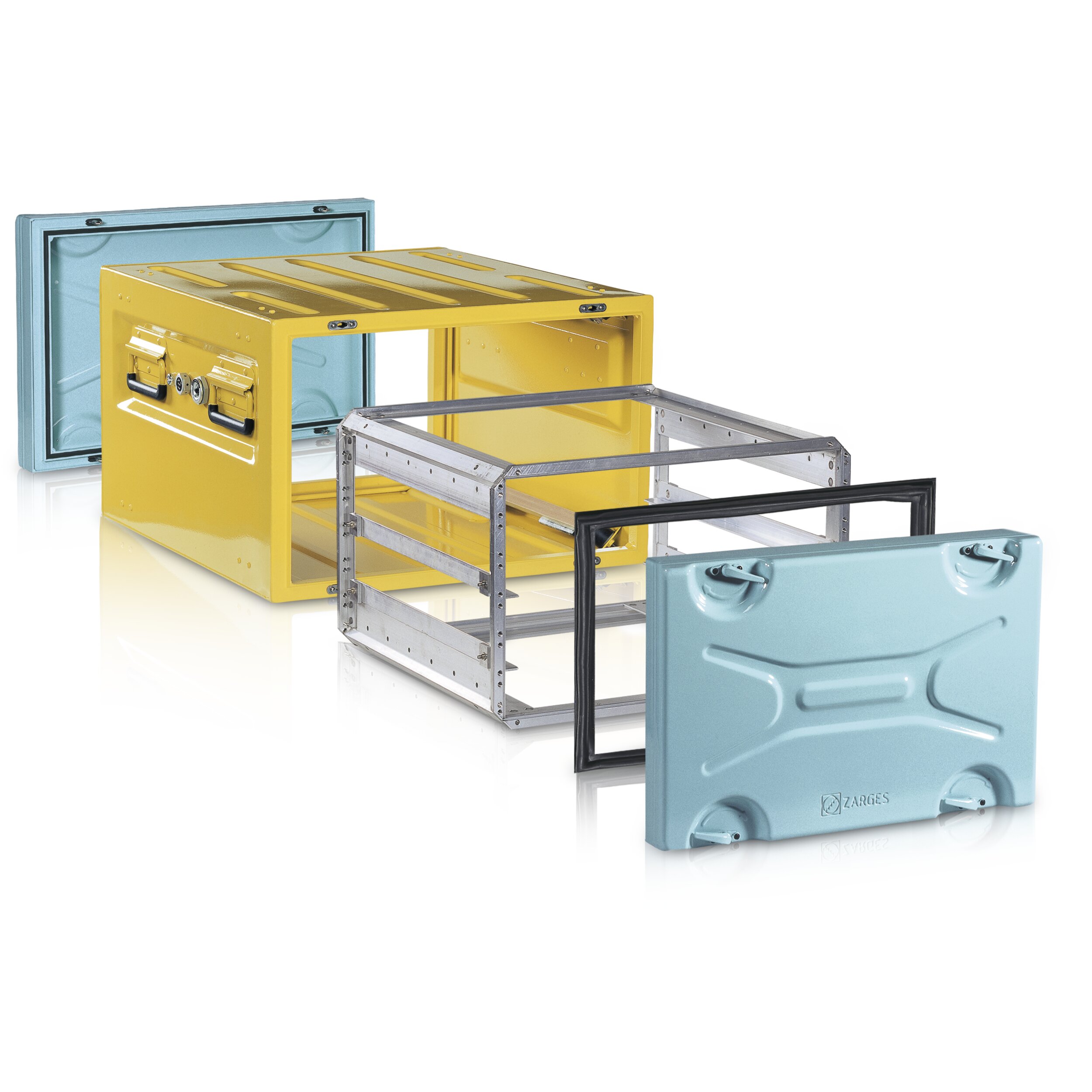

Caja de soporte para aparatos electrónicos

  • Diseño individual de la amortiguación del bastidor antivibración al cuerpo en función de los requisitos específicos del cliente.
  • Nivel de estanqueidad IP 65 según certificación EN 60529 e IEC 34-5/529 mediante cuerpo totalmente soldado y tapas con junta de estanqueidad.
  • Apilables, mediante ranuras en la parte superior del cuerpo y guías de apoyo en la parte inferior del mismo.
  • Todos los tamaños son apilables entre sí (excepto NT610).
  • Cuerpo equipado con inserciones flotantes para cierre.
  • Asas con muelle integradas en los laterales.
  • Con nerviaciones estampadas de refuerzo en todos los lados (excepto modelos con profundidad de 610 mm).
  • Guías de amortiguación con 8 silent blocks para la absorción de las vibraciones.
  • Tapa con cierres de articulación de palanca.
  • Disponible en distintos fondos y alturas.
  • El bastidor rack antivibraciones se puede extraer completamente.
  • Pared trasera soldada a la caja bajo pedido.
  • Atenuación de apantallamiento según MIL-STD-285.
  • Altura de la tapa = 63 mm. En cajas especiales a medida puede variar.
  • "Para el alojamiento de aparatos electrónicos en rejilla de 19"" según VG 95446."

Características a destacar

  • Otros tamaños suministrables bajo pedido. Altura de la caja con pata para apilar = dimensión exterior (dimensión nominal) + 11,5 mm. Fondo de las tapas especiales según versión.,Se pueden homologar para transporte de material peligroso.,Amplio programa de complementos especiales para un uso muy polivalente.

Referencias

Número de orden Altura de montaje Fondo La. x An. x Al. exterior Peso
45702 3 HE/U 219 mm 303 mm × 534 mm × 214,5 mm 6,6 kg
45708 4 HE/U 219 mm 303 mm × 534 mm × 259 mm 7 kg
45714 5 HE/U 219 mm 303 mm × 534 mm × 303,5 mm 7,3 kg
45726 7 HE/U 219 mm 303 mm × 534 mm × 392,5 mm 7,8 kg
45720 6 HE/U 219 mm 303 mm × 534 mm × 348 mm 7,5 kg
45732 8 HE/U 219 mm 303 mm × 534 mm × 437 mm 8,2 kg
45738 9 HE/U 219 mm 303 mm × 534 mm × 481,5 mm 8,4 kg
45744 10 HE/U 219 mm 303 mm × 534 mm × 526 mm 8,6 kg
45750 11 HE/U 219 mm 303 mm × 534 mm × 570,5 mm 8,8 kg
45756 12 HE/U 219 mm 303 mm × 534 mm × 615 mm 9 kg
45704 3 HE/U 350 mm 434 mm × 534 mm × 214,5 mm 8,6 kg
45710 4 HE/U 350 mm 434 mm × 534 mm × 259 mm 9 kg
45716 5 HE/U 350 mm 434 mm × 534 mm × 303,5 mm 9,3 kg
45722 6 HE/U 350 mm 434 mm × 534 mm × 348 mm 9,6 kg
45728 7 HE/U 350 mm 434 mm × 534 mm × 348 mm 10 kg
45734 8 HE/U 350 mm 434 mm × 534 mm × 437 mm 10,3 kg
45740 9 HE/U 350 mm 434 mm × 534 mm × 481,5 mm 10,7 kg
45746 10 HE/U 350 mm 434 mm × 534 mm × 526 mm 11 kg
45752 11 HE/U 350 mm 434 mm × 534 mm × 570,5 mm 11,3 kg
45758 12 HE/U 350 mm 434 mm × 534 mm × 615 mm 11,6 kg
45706 3 HE/U 480 mm 564 mm × 534 mm × 214,5 mm 10,7 kg
45712 4 HE/U 480 mm 564 mm × 534 mm × 259 mm 11,1 kg
45718 5 HE/U 480 mm 564 mm × 534 mm × 303,5 mm 11,4 kg
45724 6 HE/U 480 mm 564 mm × 534 mm × 348 mm 11,9 kg
45730 7 HE/U 480 mm 564 mm × 534 mm × 392,5 mm 12,2 kg
45736 8 HE/U 480 mm 564 mm × 534 mm × 437 mm 12,6 kg
45742 9 HE/U 480 mm 564 mm × 534 mm × 481,5 mm 13 kg
45748 10 HE/U 480 mm 564 mm × 534 mm × 526 mm 13,3 kg
45754 11 HE/U 480 mm 564 mm × 534 mm × 570,5 mm 13,7 kg
45760 12 HE/U 480 mm 564 mm × 534 mm × 615 mm 14,1 kg
45803 3 HE/U 610 mm 694 mm × 534 mm × 214,5 mm 13,5 kg
45804 4 HE/U 610 mm 694 mm × 534 mm × 259 mm 14,1 kg
45805 5 HE/U 610 mm 694 mm × 534 mm × 303,5 mm 14,7 kg
45806 6 HE/U 610 mm 694 mm × 534 mm × 348 mm 15,2 kg
45807 7 HE/U 610 mm 694 mm × 534 mm × 392,5 mm 15,9 kg
45808 8 HE/U 610 mm 694 mm × 534 mm × 437 mm 16,6 kg
45809 9 HE/U 610 mm 694 mm × 534 mm × 481,5 mm 17,1 kg
45810 10 HE/U 610 mm 694 mm × 534 mm × 526 mm 17,5 kg
45811 11 HE/U 610 mm 694 mm × 534 mm × 570,5 mm 24,7 kg
45812 12 HE/U 610 mm 694 mm × 534 mm × 615 mm 18,6 kg
45814 14 HE/U 610 mm 694 mm × 534 mm × 704 mm 19,9 kg
45816 16 HE/U 610 mm 694 mm × 534 mm × 793 mm
45863 3 HE/U 762 mm 856 mm × 534 mm × 214,5 mm 16,2 kg
45864 4 HE/U 762 mm 856 mm × 534 mm × 259 mm 16,8 kg
45865 5 HE/U 762 mm 856 mm × 534 mm × 303,5 mm 17,4 kg
45866 6 HE/U 762 mm 856 mm × 534 mm × 348 mm 17,9 kg
45867 7 HE/U 762 mm 856 mm × 534 mm × 392,5 mm 18,6 kg
45868 8 HE/U 762 mm 856 mm × 534 mm × 437 mm 19,3 kg
45869 9 HE/U 762 mm 856 mm × 534 mm × 481,5 mm 19,8 kg
45870 10 HE/U 762 mm 856 mm × 534 mm × 526 mm 20,2 kg
45871 11 HE/U 762 mm 856 mm × 534 mm × 570,5 mm 20,8 kg
45872 12 HE/U 762 mm 856 mm × 534 mm × 615 mm 21,3 kg
45874 14 HE/U 762 mm 856 mm × 534 mm × 704 mm 22 kg
45876 16 HE/U 762 mm 856 mm × 534 mm × 793 mm 23,8 kg
45878 18 HE/U 762 mm 856 mm × 534 mm × 882 mm 25,6 kg
