Industria Ferroviaría

Soluciones de acceso para vehículos sobre raíles

Individual o estándar: sus requisitos son nuestros desafíos.

ZARGES es el líder en el mercado europeo en la tecnología de medios de acceso y un socio Full-Service para accesos y plataformas de montaje y de trabajo en el ámbito de los vehículos sobre raíles o buses. Gracias a la amplísima gama de productos en el mercado, podemos cubrir todos los requisitos, desde el producto estándar hasta una solución especial individualizada.

Los productos de ZARGES son claros exponentes de una elevada calidad y seguridad y destacan por el valor de su instalación. Más de 80 años de experiencia, tecnologías innovadoras y nuestros altos estándares han convencido ya a muchos clientes de prestigio. Como proveedor, le ofrecemos un servicio completo: asesoramiento, planificación, productos, montaje y servicio. Benefíciese, de este modo, de una solución ideal con una carga de trabajo mínima.

Asesorar

Asesoramiento in situ a través del servicio externo de ZARGES y nuestros ingenieros de proyecto.
Asesoramiento en línea con configuradores detallados.

Planificar

Construcción y cálculo: Ofertas concluyentes con todos los datos relevantes así como 3D CAD.
Recibirá modelos y dibujos a su disposición.

Montar

Montaje in situ a cargo del equipo de montaje de ZARGES, incluida la aceptación del cliente y la formación individualizada.
Entrega de la documentación técnica para la utilización del producto.

Servicio, soporte

Suministro de piezas de repuesto seguro. Seminarios útiles por persona cualificada para la comprobación de dispositivos de ascenso.
Controles de producto in situ prescritos legalmente llevados a cabo por empleados formados en ZARGES.

Soluciones de acceso móviles de ZARGES

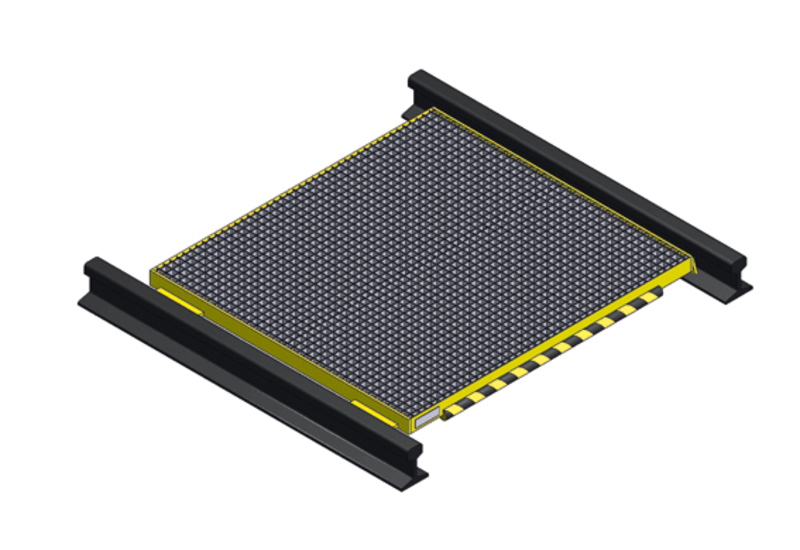

01 Pasos de fosos de vías

01 Pasos de fosos de vías

  • Adecuado para todas las clases de fijación de carriles.
  • Soluciones de plataforma diseñadas individualmente para el paso de fosos de vías.

Puede elegir entre los siguientes modelos:

  • Recubrimiento para plataforma: Rejilla de aluminio estriado, aluminio de chapa estriada, acero, acera inoxidable o de PRFV.ƒ
  • Barandilla.
  • Acceso desde el foso.
  • Acolchado y marcas ópticas
Versión cómoda.
Versión sencilla.

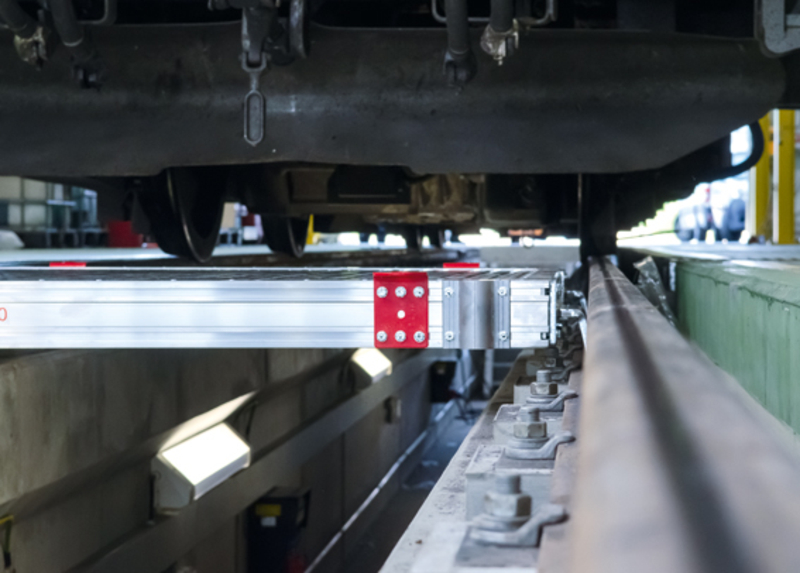

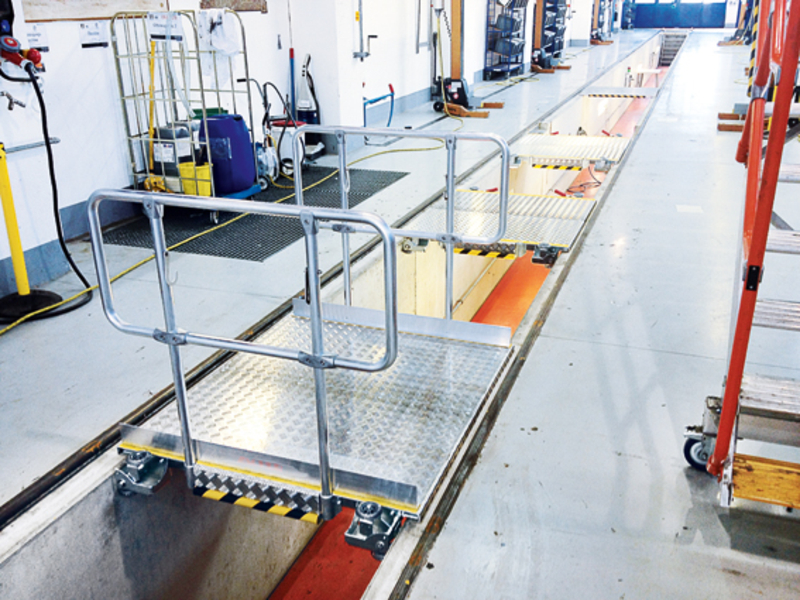

Cruce de fosos de vía, desplazable con freno de raíles.
Construcción sencilla, fija en el interior y puede pasarse por encima.
02 Escaleras de acceso

02 Escaleras de acceso

  • Modelos individuales para el acceso de puertas paralelo o frontal.

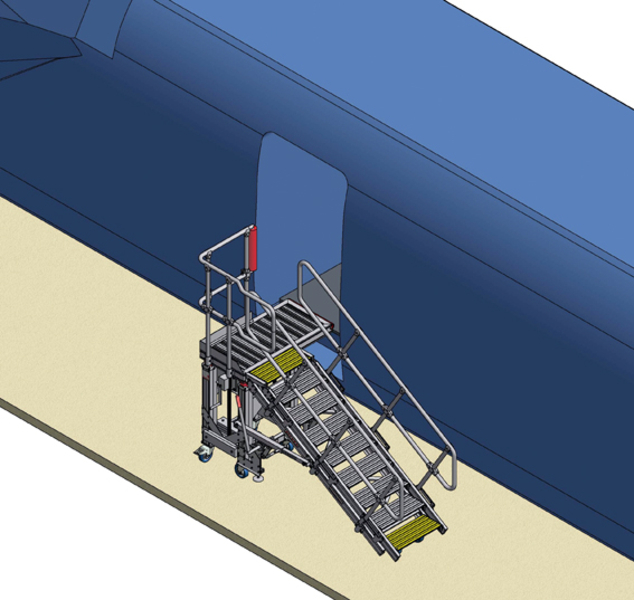

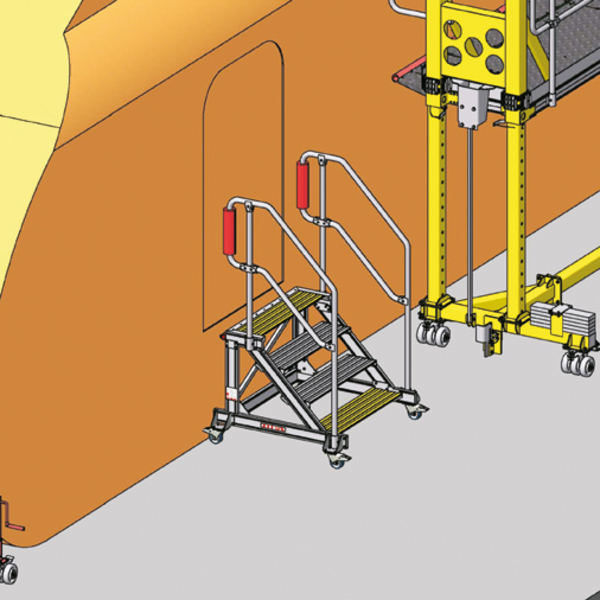

Escalera de acceso paralela y de altura regulable.

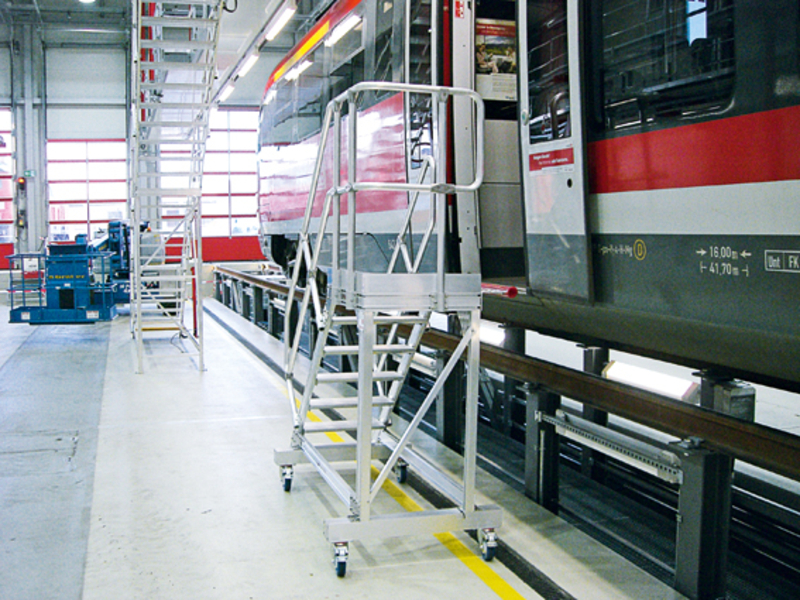

Escalera de acceso con altura fija.

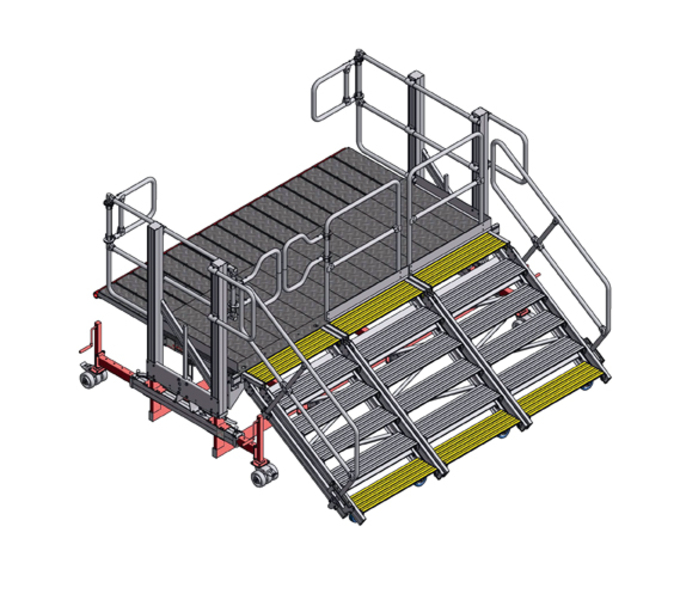

Escalera de acceso frontal, con altura fija.
03 Plataformas de trabajo frontales

03 Plataformas de trabajo frontales

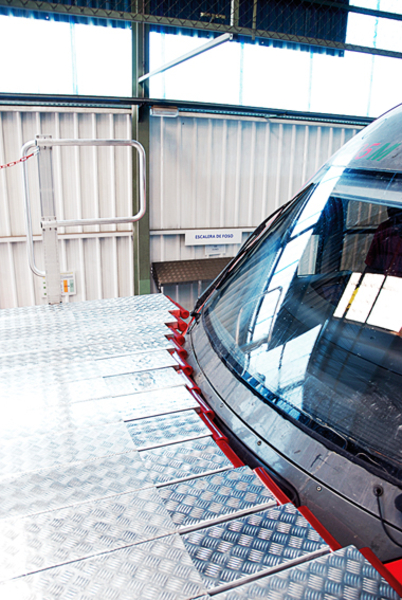

  • Acceso a trabajos en el parabrisas, limpiaparabrisas o display.
  • Adecuado para todos los tipos de vehículos y anchos de vía gracias a un ajuste perfecto de los contornos.
  • Con dispositivo de traslación de 2 vías opcional para circular en suelos de naves, carriles o vías sobre pilotes.
  • Alturas estándar 1.500–2.300 mm/2.100–3.500 mm.
  • Anchos estándar: 2.500/3.200 mm.
  • Longitud estándar: 1.000 mm.
  • Otras dimensiones a consultar.
  • Construcción en un mismo nivel para vehículos con quitapiedras colocado en un nivel inferior o superior.

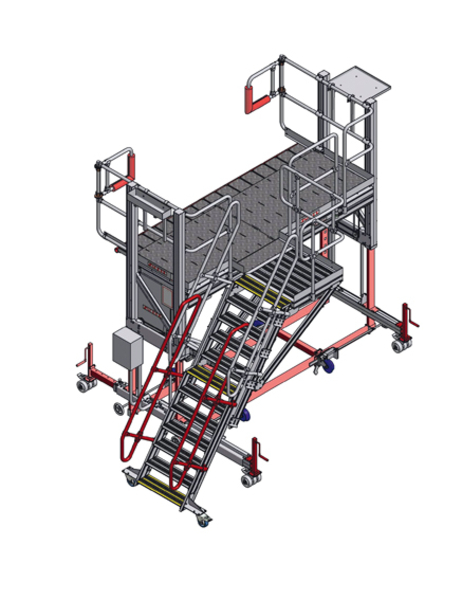

Regulación de altura eléctrica con acceso
Regulación de altura eléctrica, trabajo simultáneo en frontal y laterales.

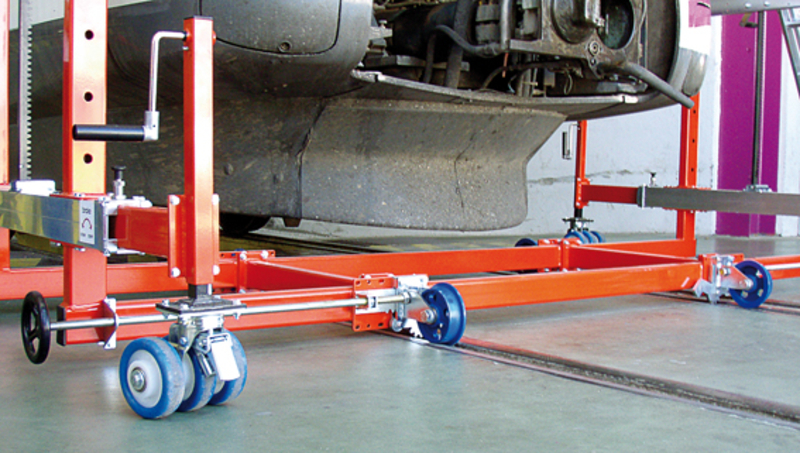

Regulación de altura mecánica con rodamiento de raíles y adaptación a contornos.
Regulación de altura hidráulica.
Adaptación a los contornos.

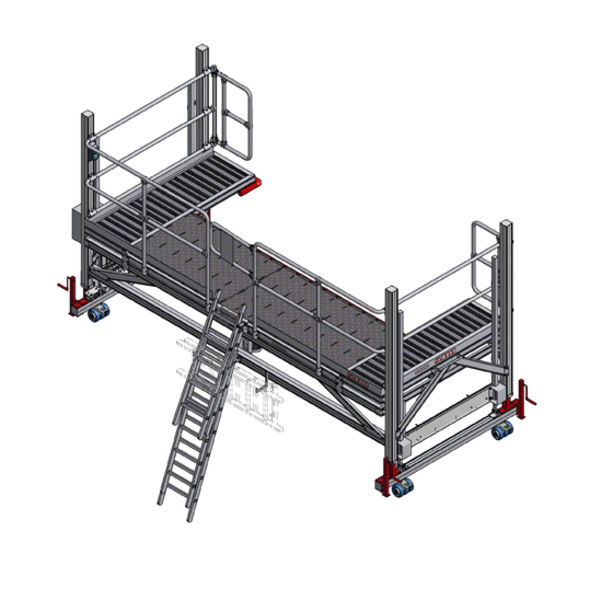

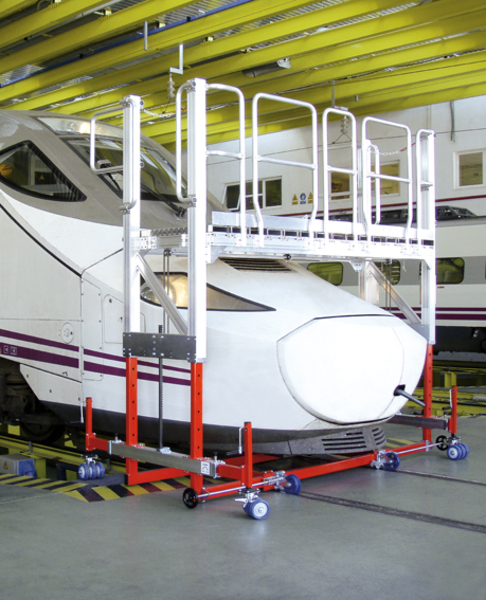

Plataforma elevadora de trabajo frontal de altura regulable con rodamiento de raíles.
Rodamiento de raíles opcional.
03 Plataformas móviles de trabajo frontal

03 Plataformas móviles de trabajo frontal

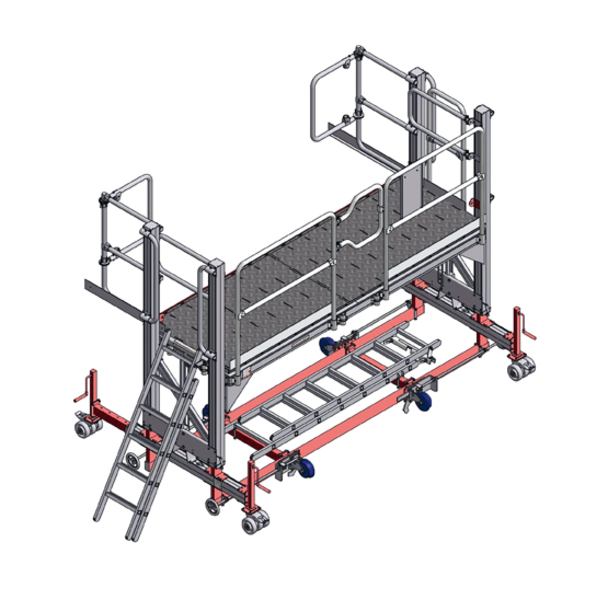

Más flexibilidad gracias a las plataformas móviles de trabajo frontal.

Plataformas móviles de trabajo frontal
  • Gran flexibilidad: escalón adicional ajustable y escalera adicional para una mayor flexibilidad durante los trabajos de mantenimiento.
  • Acceso variable: la escalera de acceso puede engancharse en ambos lados.
  • Para el carril: fijación convertible en función de la vía.
  • Protección contra golpes: acolchado de la escalera adicional.
  • Almacenamiento y transporte: plataforma plegable para facilitar el manejo.
  • Módulo de transporte opcional: con rodillos y bolsillos para carretillas elevadoras para uso móvil.
04 Plataformas de trabajo laterales

04 Plataformas de trabajo laterales

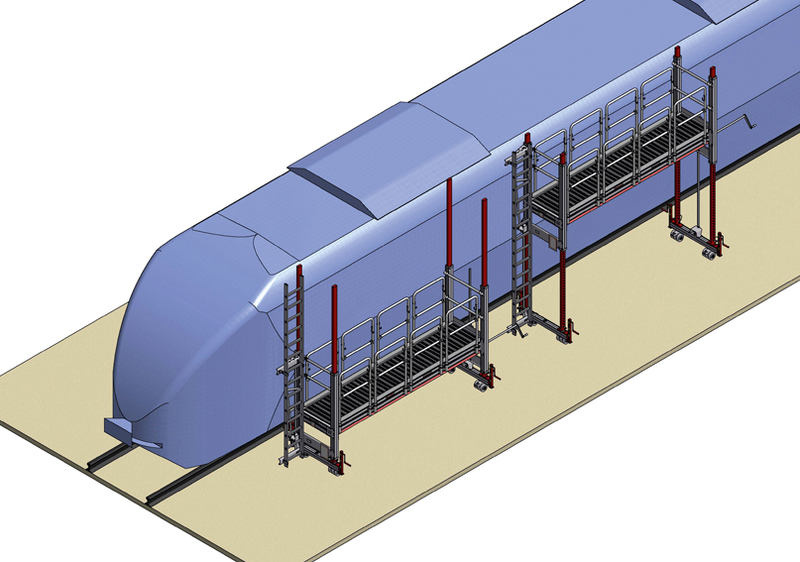

  • Acceso para trabajos a lo largo del tren, puertas y planchas.
  • Plataformas de trabajo laterales con diferentes variantes de acceso y de alturas.
Regulación de altura de 1000-2700 mm, sin puntales.
Altura fija con escalera sin rellano frontal.
Regulación de altura con una escalera sin rellano interior.
Regulación de altura de 400-3000 mm con ascenso mediante escalera.

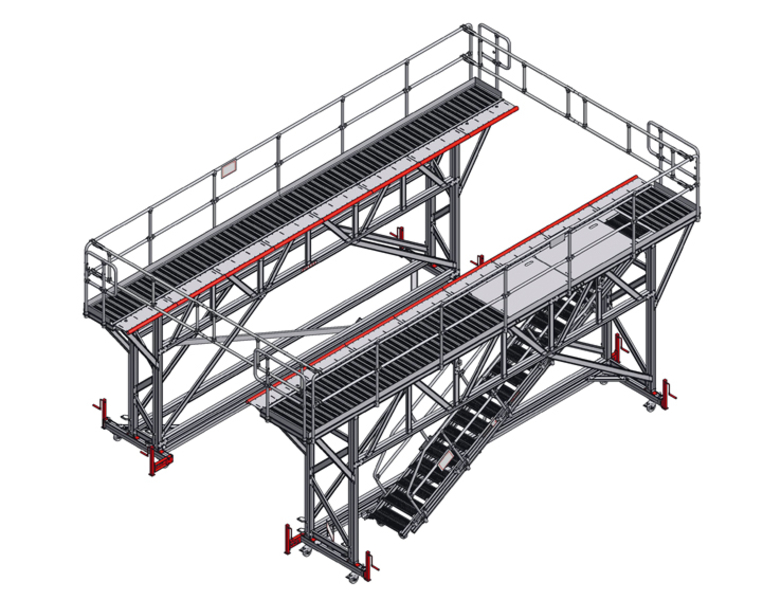

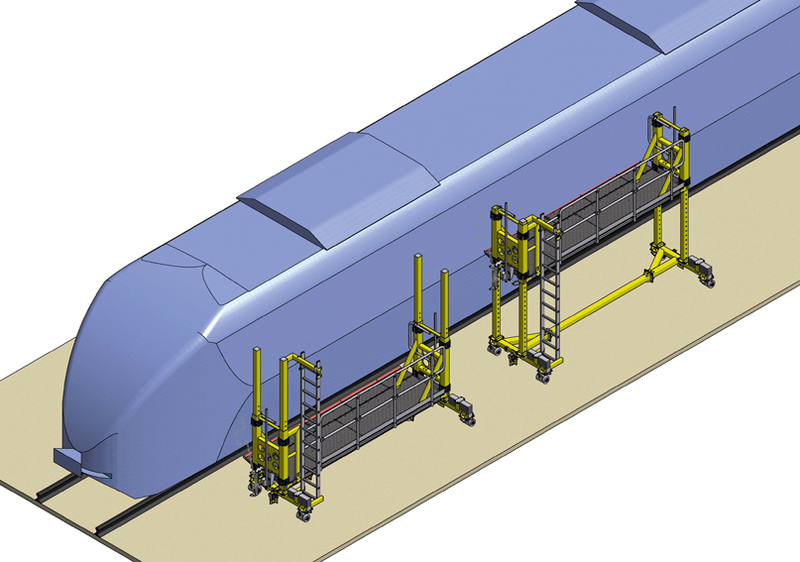

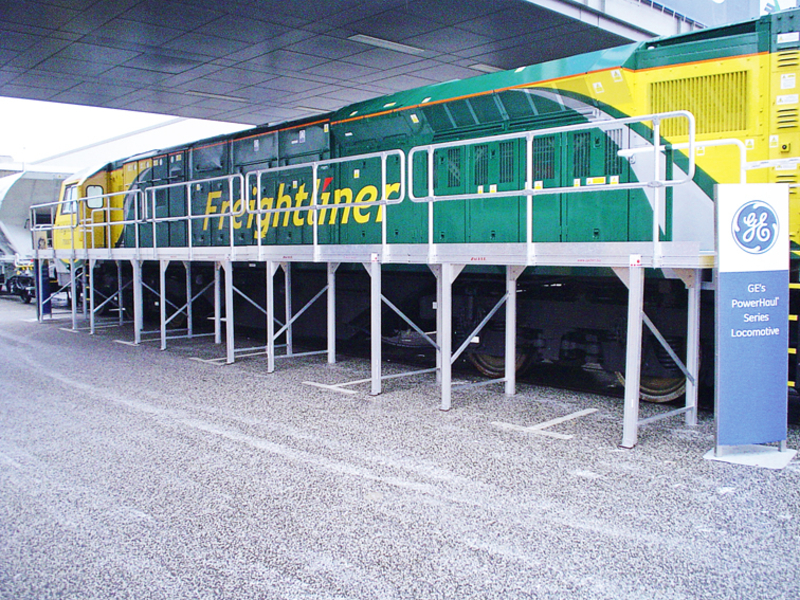

Plataforma elevadora de trabajo lateral con altura fija.
05 Plataformas de trabajo en tejados

05 Plataformas de trabajo en tejados

  • Acceso unilateral o bilateral para trabajar con seguridad en el tejado.
  • Elección de la variante de ascenso según el caso de aplicación y el espacio disponible.

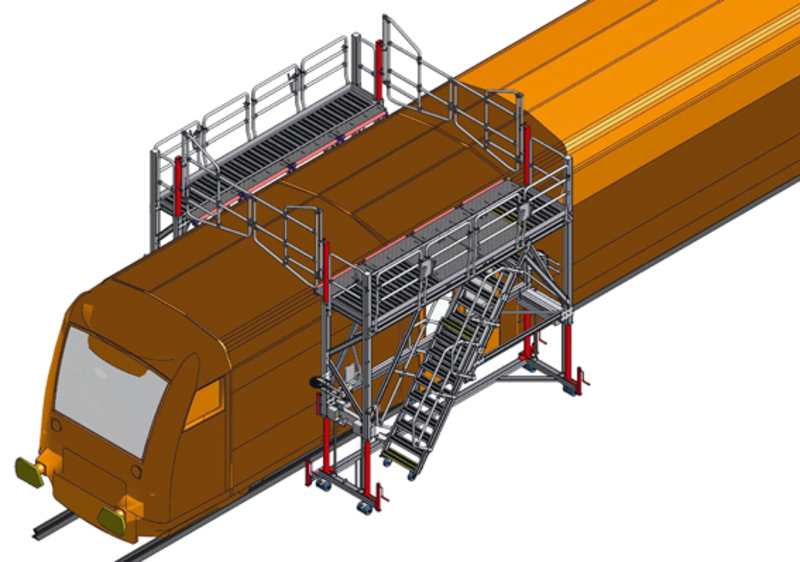

Plataforma elevadora de trabajo en tejado / portal, guiada sobre rieles.
Protección anticaída en la parte delantera, puede hacerse telescópica.

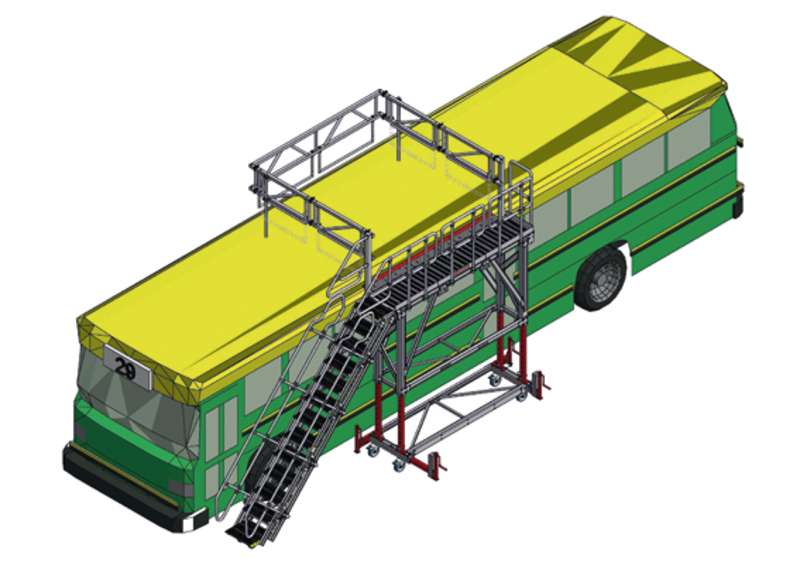

Regulación de altura con jaula de barandilla desplegable.
Regulación de altura mediante grúa con protección anticaída que puede hacerse telescópica.
Con altura fija, jaula de barandilla de altura regulable.

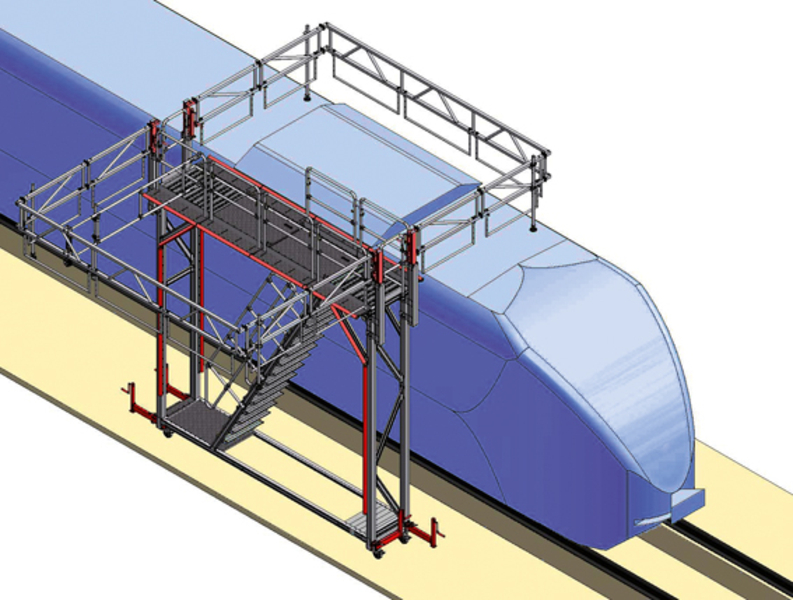

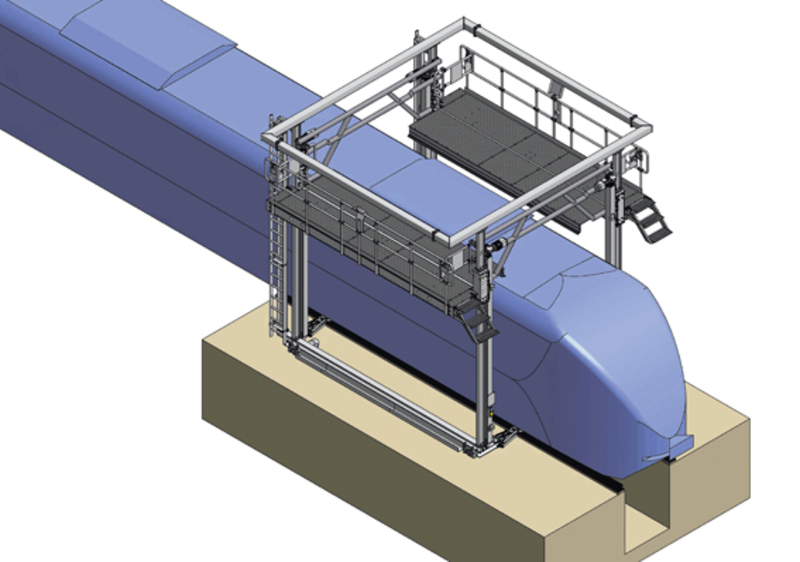

06 Plataformas de trabajo en tejados de portal

06 Plataformas de trabajo en tejados de portal

  • ƒƒUnión rígida de ambos lados con protección anticaída frontal para una área de trabajo segura/vallada.
  • Estática o móvil.
  • Acceso al tejado bilateral y, en caso necesario, con acceso lateral al mismo tiempo a través del 2.º nivel.
  • Diferentes posibilidades de circulación (suelo, vías, dirección en tren).

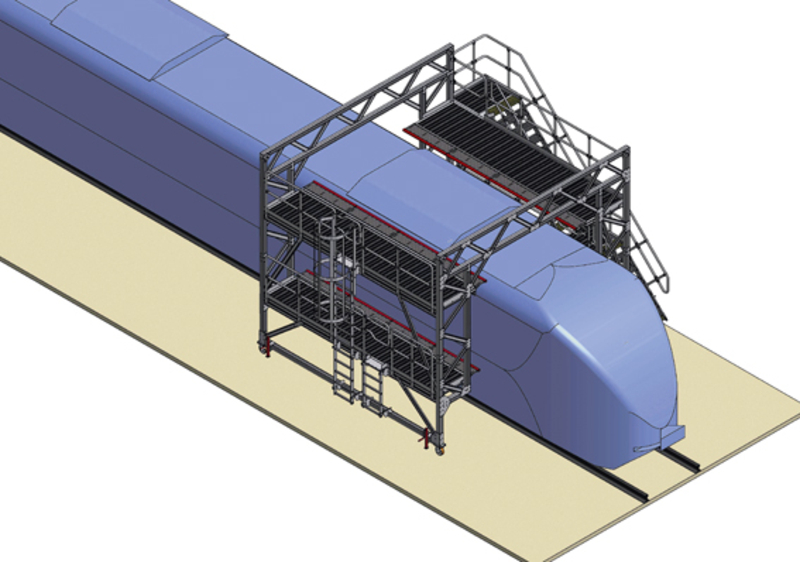

Regulación de altura eléctrica (700-4300 mm), desplazamiento longitudinal eléctrico de rieles

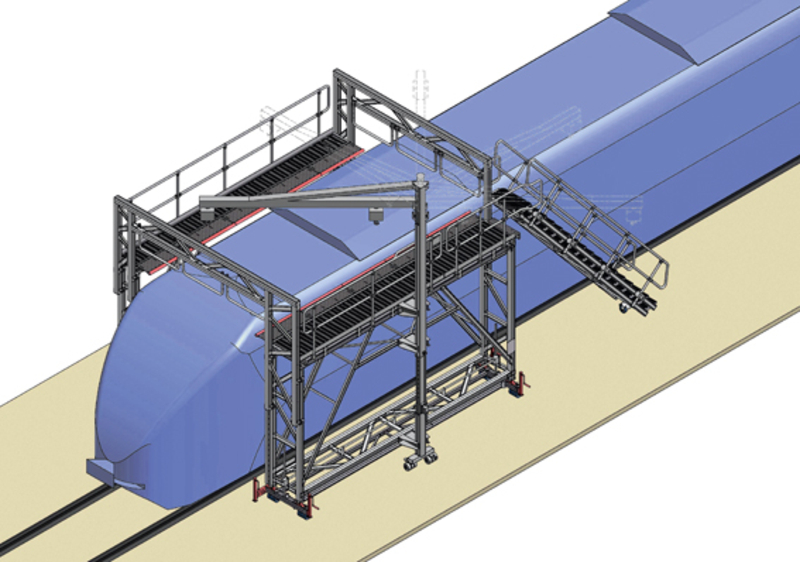

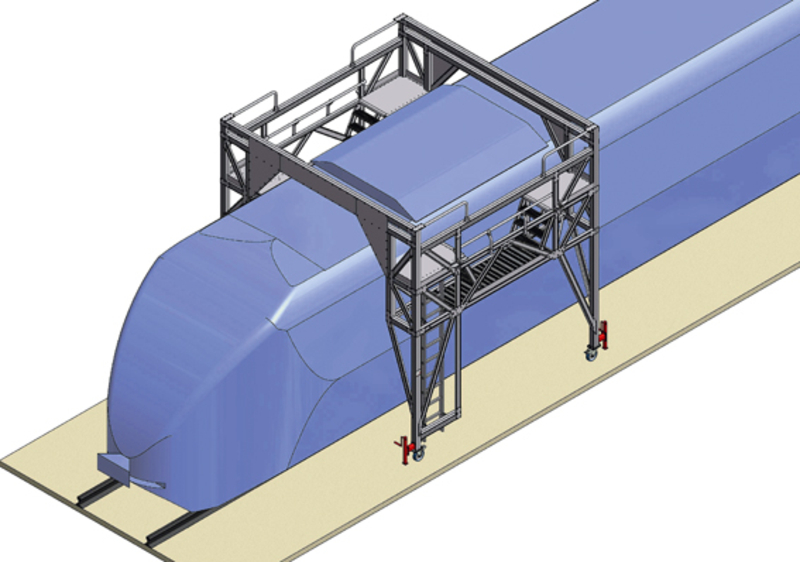

Plataforma de elevadora trabajo en tejado / portal con dos niveles, guiada sobre rieles .
Grúa giratoria de columna móvil para componentes de techos de ferrocarriles.
Plataforma elevadora de trabajo en tejado / portal con dos niveles, y acceso en paralelo mediante escalera sin rellano.
Acceso a techo, 2 niveles, entramado sin puntales para acceso lateral simultáneo.

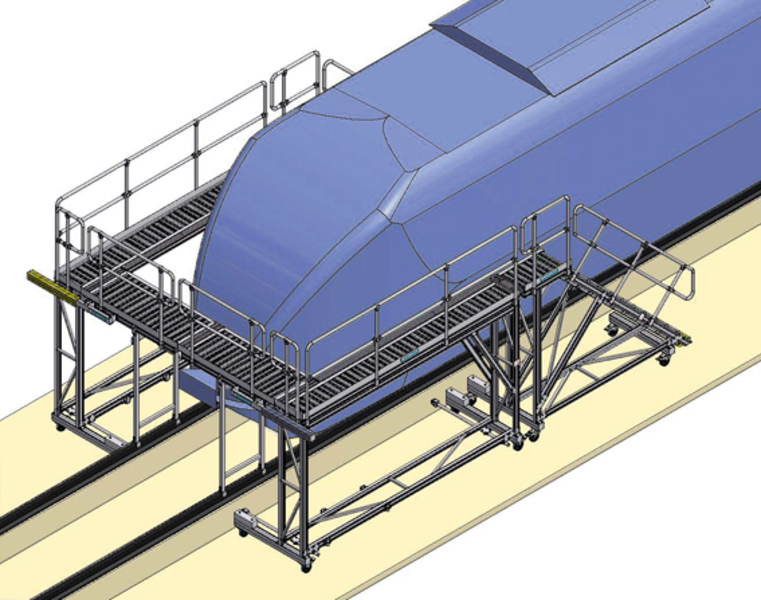

Sistema modular para soluciones de acceso móviles

Sistema modular para soluciones de acceso móviles

  • La combinación de construcciones de aluminio estandarizadas permite el acceso flexible a los diferentes tipos de vehículos.
  • Los componentes básicos esenciales de este módulo son plataformas de trabajo, plataformas, módulos, escaleras, barandilla y pasamanos.
  • En caso necesario, todas las plataformas pueden combinarse entre sí de manera sencilla y rápida para convertirse en áreas de trabajo flexibles.

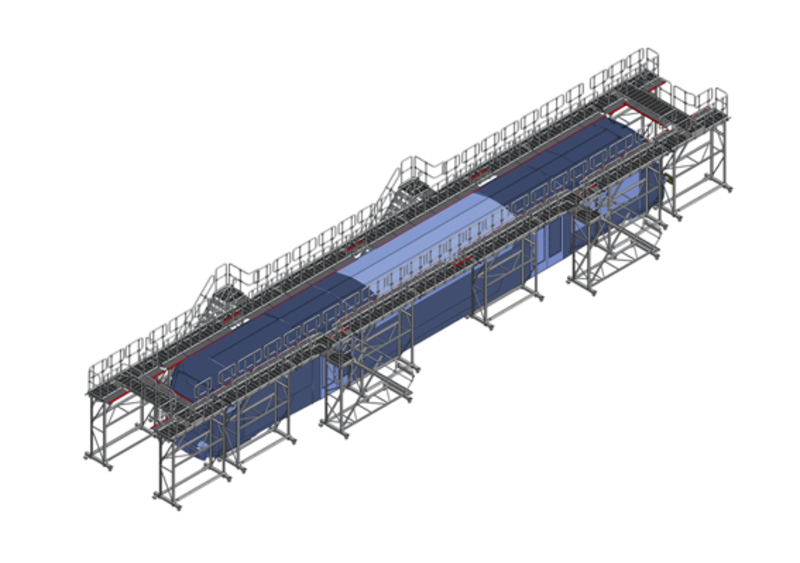

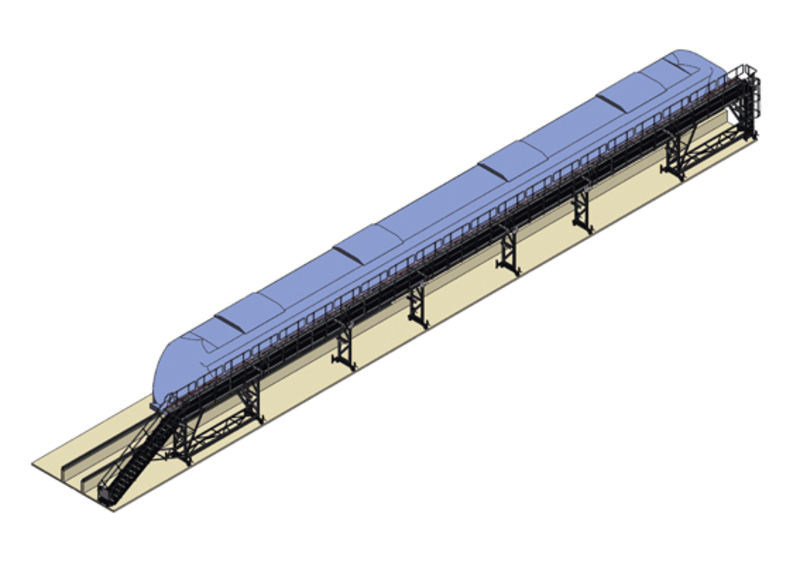

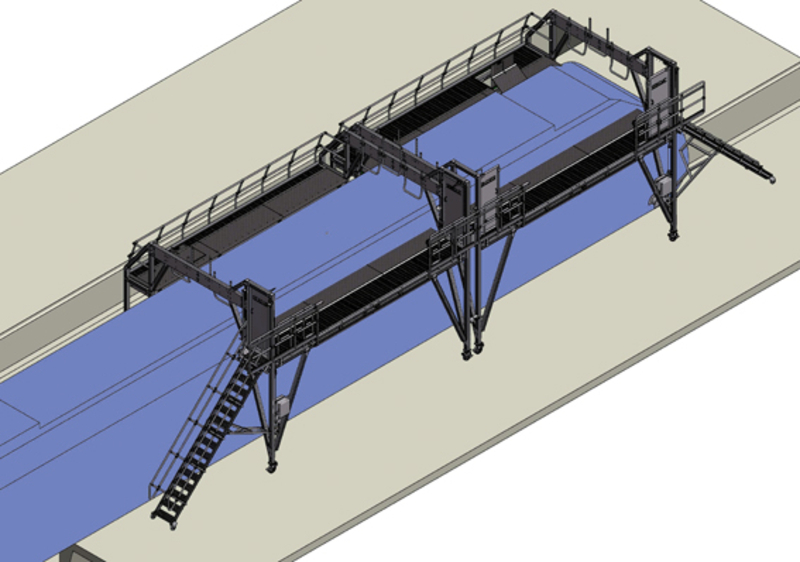

Ejemplo de combinación: montaje de andamio perimetral.
Ejemplo de combinación: combinación longitudinal con altura regulable a partir de módulos.
Ejemplo de combinación: Acoplamiento de pareja de plataformas elevadoras de trabajo en tejado / portal.
Ejemplo de combinación: Forma en U

Soluciones de acceso estáticas de ZARGES

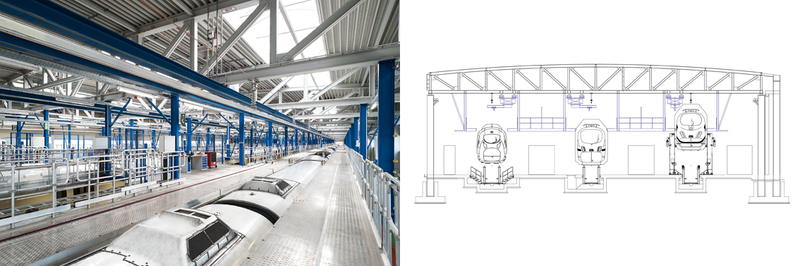

07 Estados de los trabajos en el tejado

07 Estados de los trabajos en el tejado

Para acceder y trabajar en el tejado o zonas adyacentes, se emplean vehículos sobre raíles o buses:

  • Reducción de la duración a través de tiempos de preparación breves y máxima seguridad en el trabajo.
  • Ajuste de contornos óptimo controlado por tacos exteriores accionados por electromotor, extensibles de forma individual o completa en medida de ranura cero.
  • Según la disposición de la nave, los soportes se distribuyen en segmentos individuales ajustados (sistema modular).
  • Incluye la instalación del sistema eléctrico, aire a presión, agua e iluminación.

Ejemplos de modelos:

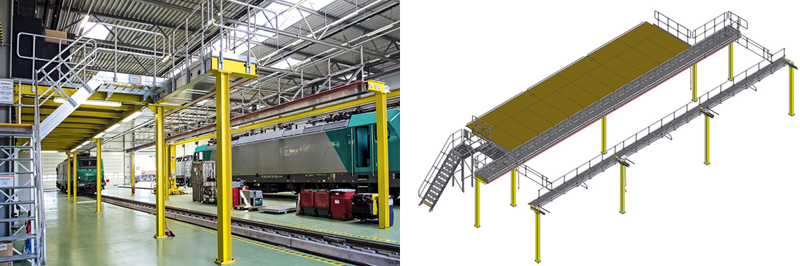

Aprox. 1300 m de longitud, 3 vías, colgada del techo. Grúa de techo desplazable con brazo oscilante por cada vía en una longitud de 250 m.
Para mantenimiento ICE con una longitud aprox. de 920 m. Técnica de voladizos, sobre caballetes, cuelga del techo. Conexión a columnas de hangares con grúa de techo.
Aprox. 1050 de longitud, sobre caballetes, cuelga del techo, protección anticaída transitable. Protección anticaída frontal desplazable.
Aprox. 92 m de longitud. Técnica de voladizos, conexión a construcción del hangar con escalera sin rellano giratoria.
Aprox. 188 m de largo, bilateral en 2 vías. Técnica de consolas, conexión a construcción del hangar protección anticaída frontal controlada mediante sensores.
Longitud aprox. de 42 m, sobre caballetes, con protección anticaída transitable y tacos exteriores de manivela mecánicos; plataforma elevadora de almacenamiento anexionada.
08 Estados de montaje - Sistema de plataforma universal

08 Estados de montaje - Sistema de plataforma universal

Equipamientos y detalles:

  • Especial para la ampliación y el montaje final de vehículos sobre raíles y buses.
  • Ajuste individual de contornos y alturas de plataforma según los requisitos del cliente.
  • Sistema modular con catálogo de productos.
  • Plataformas con técnica de brazo voladizo para un acceso lo más libre posible a todas las posiciones relevantes del montaje.
  • Sistema de plataforma fija o regulable para un acceso óptimo y trabajo ergonómico.
  • Las protecciones anticaída frontales pueden ajustarse a los tipos de vehículo configurados y permiten trabajar de manera segura en todo momento.
  • Superficie de plataforma formada por varias capas de serigrafía encoladas para una mayor protección
    antideslizante en conexión con una menor contaminación acústica por el ruido de los pasos.
  • Cargas de soporte de hasta 500 kg/m².
  • Construcción de soporte de acero, galvanizada en caliente o lacada.
  • Ascenso de la escalera de aluminio, colocado hacia adentro o situado hacia afuera.
  • Protección anticaída mediante barandilla circundante, opcionalmente acoplable o montada de modo fijo.
  • Protección contra golpes de plástico para un cuidado óptimo de los vehículos empleados.

Soluciones especiales para vehículos sobre raíles y autobuses

¿Tiene preguntas sobre nuestras gamas de productos Rail o Bus?

Suministramos soluciones específicas para el cliente – Ajustadas exactamente a su vehículo e instalaciones y de acuerdo con la norma UNE-EN ISO 9001:2015 Sistemas de gestión de la calidad, UNE-EN ISO 14122-2:2017 Medios de acceso permanente a máquinas, UNE-EN 1090-1:2011+A1:2012 Ejecución de estructuras portantes de acero y aluminio, Directriz sobre maquinaria 2006/42/CE.
