Kötöttpályás járművek

Feljárók kötöttpályás járművek számára

Egyéni vagy standard – az Ön követelménye a mi kihívásunk.

A ZARGES Európában piacvezetőnek számít a létra- és állványtechnikában és teljes körű szervizt biztosító partnerként működik a kötöttpályás járművekhez és buszokhoz használt feljárók, ill. munka- és szerelődobogók területén. A piacon fellelhető legszélesebb termékkínálat a standard eszközöktől kezdve az egyéni különleges megoldásokig az összes igényt kielégíti.

A ZARGES termékek eközben a legjobb minőséget nyújtják a megfelelő biztonság mellett, ezzel növelvén az Ön berendezéseinek értékét. A 80 éves tapasztalatunkkal, innovatív technológiánkkal és az általunk felállított magas mértékkel számos neves cég elismerését sikerült elnyernünk. Nálunk kézből kapja meg a tanácsadást, tervezést, a széles termékválasztékot, az összeszerelést és a szervizt. Így minimális munkaráfordítással élvezheti az ideális megoldás nyújtotta előnyöket.

Tanácsadás

Helyszíni tanácsadás a ZARGES külszolgálata és projektmérnökeink által.
Online tanácsadás részletes konfigurátorokkal.

Tervezés

Tervezés és kalkuláció: Az összes fontos adatot tartalmazó informatív ajánlatok 3D CAD ábrázolással.
Modelleket és rajzokat bocsátunk rendelkezésére.

Szerelés

Helyszíni szerelés a ZARGES szerelőcsapat által, ideértve az átvételt az ügyfél részéről és az egyéni oktatást.
Műszaki dokumentáció rendelkezésre bocsátása a termék használatához.

Szerviz, támogatás

Biztonságos pótalkatrész-ellátás. Hasznos szemináriumok a mászóeszközök ellenőrzésére jogosult személyek részére.
Hatóságilag előírt termékellenőrzés a helyszínen betanított ZARGES munkatársaink által.

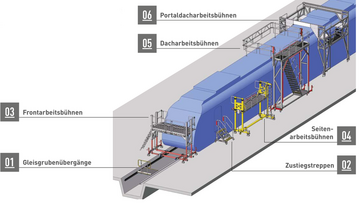

A ZARGES mozgatható feljárási megoldásai

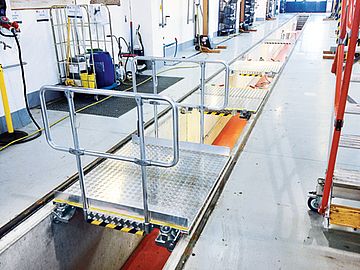

01 Szerelőaknák feletti áthidalók

01 Szerelőaknák feletti áthidalók

  • Az összes elterjedt sínrögzítő típushoz.
  • Egyedi kivitelezésű járólapok a szerelőaknák áthidalására.

Az alábbi kivitelek közül választhat:

  • Járólap bevonat: Alumínium, bordázott, bordázott alumíniumlemez, acél, nemesacél vagy üvegszál erősítésű műanyag rácsrost.ƒ
  • Korlátok.
  • Feljutás az aknából.
  • Párnabetét és optikai jelzések
Komfort kivitel.
Egyszerű kivitel.

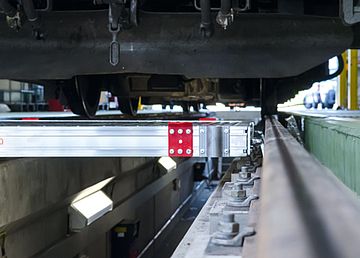

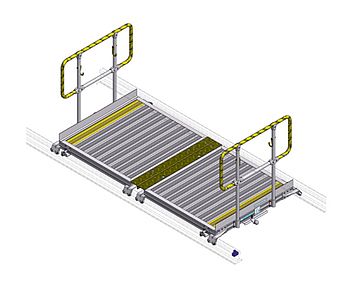

Mozgatható átjáró a sínek közötti szerelőaknák felett sínfékkel.

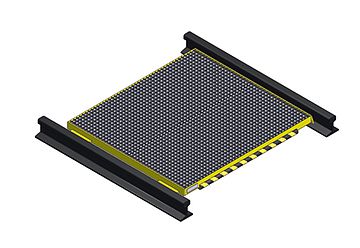

Egyszerű kivitel, helyhez rögzített, belső fekvésű és járművel járható.

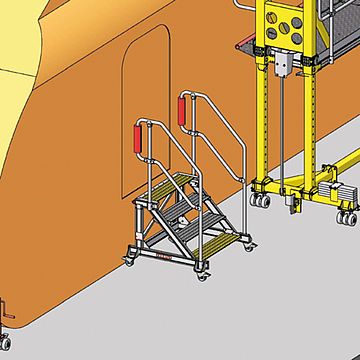

02 Fellépők

02 Fellépők

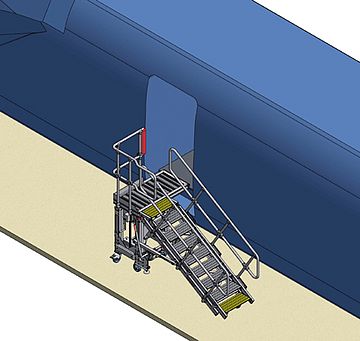

  • Egyedi kivitelek a párhuzamos vagy frontális ajtófeljáróhoz.

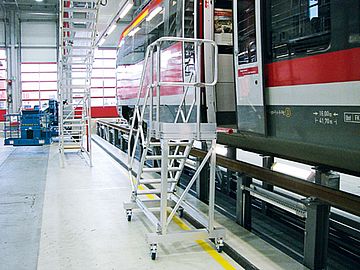

Párhuzamos fellépő, állítható magasságú.
Rögzített magasságú fellépő.
Homlokoldali fellépő, rögzített magasságú.

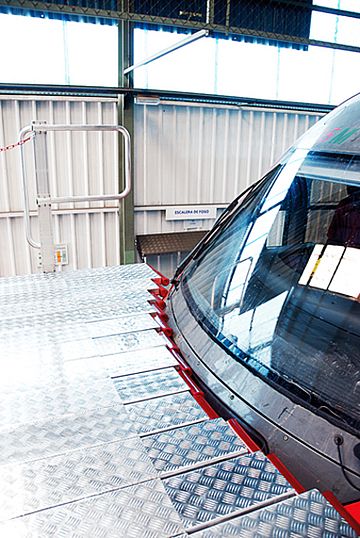

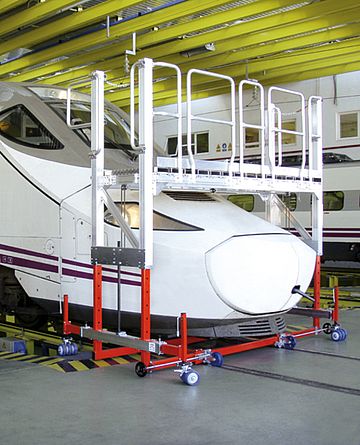

03 Orr munkahidak

03 Orr munkahidak

  • Feljáró az elülső szélvédőn, ablaktörlőn vagy a kijelzőn végzett munkákhoz.
  • A tökéletes profilillesztésnek köszönhetően bármely járműtípushoz és nyomtáv esetén alkalmazhatók.
  • Opcionálisan kétféle futóművel a hagyományos csarnokpadlón, vezetősínen vagy felállványozott síneken történő mozgatáshoz.
  • Standard magasságok: 1500–2300 mm/2100–3500 mm.
  • Standard szélességek: 2500/3200 mm.
  • Standard hosszúság: 1 000 mm.
  • További méretek kérésre.
  • Konzekvens alacsony kivitel az alacsonyra vagy magasra szerelt lökhárítós járművek számára.

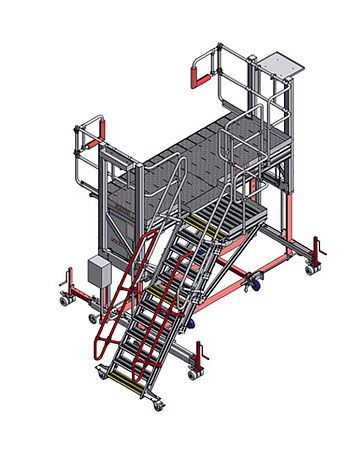

Elektromosan állítható magasság, fellépővel.
Elektromosan állítható magasság, egyidejű munkavégzés az elülső és az oldalsó oldalakon.
Mechanikusan állítható magasság, sín futóművel, profilillesztéssel.
Hidraulikusan állítható magasság.
Profilillesztés.
Állítható magasságú orr munkahíd sín futóművel.

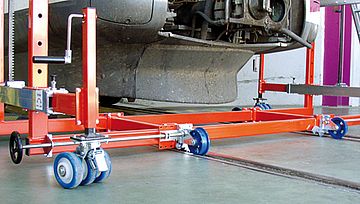

Opcionális sín futómű.

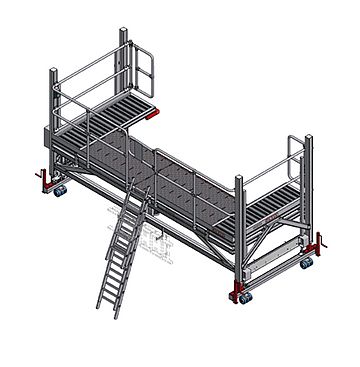

03 Mobil elülső munkaállványok

03 Mobil elülső munkaállványok

Nagyobb rugalmasság a mobil elülső munkafelületeknek köszönhetően.

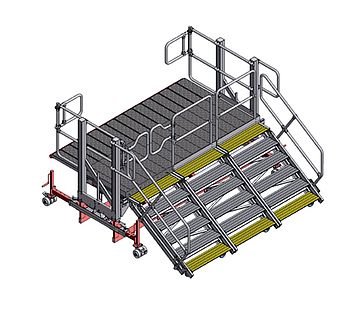

Mobil elülső munkaállványok
  • Nagyfokú rugalmasság: állítható kiegészítő lépcső és kiegészítő létra a nagyobb rugalmasság érdekében a karbantartási munkák során.
  • Változtatható hozzáférés: a hozzáférési létra mindkét oldalon beakasztható.
  • A sínhez: átalakítható rögzítés a vágánytól függően
  • Ütésvédelem: a kiegészítő létra párnázása.
  • Tárolás és szállítás: összecsukható platform a könnyű kezelés érdekében.
  • Opcionális szállítási modul: görgőkkel és targoncazsebekkel mobil használatra.

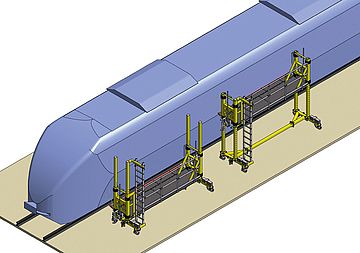

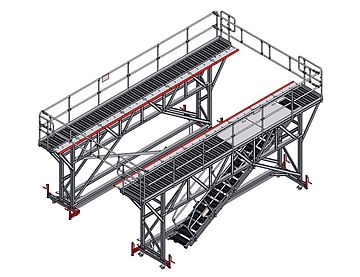

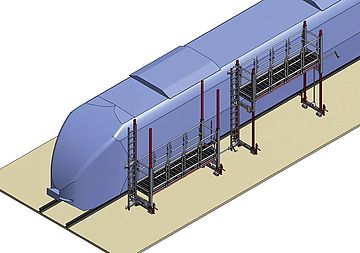

04 Oldalsó munkahidak

04 Oldalsó munkahidak

  • Feljáró az ajtókon, ablakokon és a szerelvényen teljes hosszában végzett munkákhoz.
  • Különböző magasságú és feljutási megoldással rendelkező oldalsó munkahidak

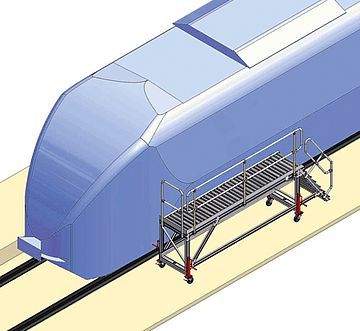

Állítható magasság 1000 - 2700 mm között, merevítő nélkül.
Rögzített magasság homlokoldali lépcsővel.
Állítható magasságú belső elhelyezkedésű lépcsővel.
Állítható magasság 400 - 3000 mm között, létrafellépővel.

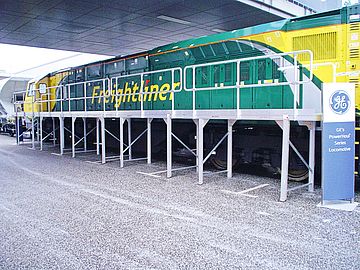

Rögzített magasságú oldalsó munkaállvány.

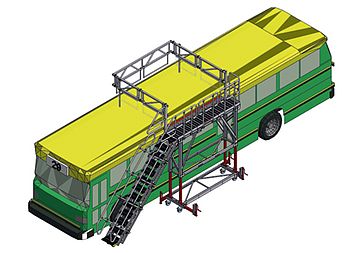

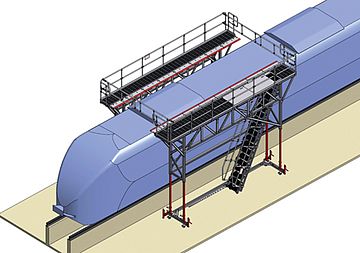

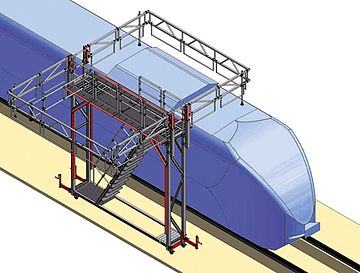

05 Tetőmunkahidak

05 Tetőmunkahidak

  • Egy- vagy kétoldali feljáró a tetőn végzett biztonságos munkákhoz.
  • A megfelelő feljárattípus kiválasztása az alkalmazásnak és a helyviszonyoknak megfelelően.

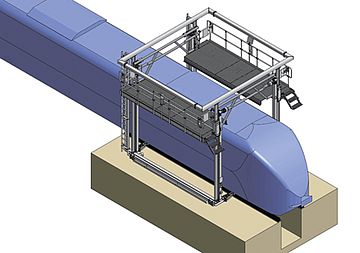

Portál tetőmunkahíd, sínen vezetett.
Teleszkóppal kinyitható frontális zuhanásvédelem.
Állítható magasság kinyitható korlátkosárral.
Darunként állítható magasság teleszkóppal kinyitható zuhanásvédelem.
Rögzített magasságú, állítható magasságú korlátkosár.

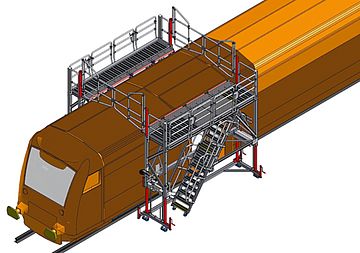

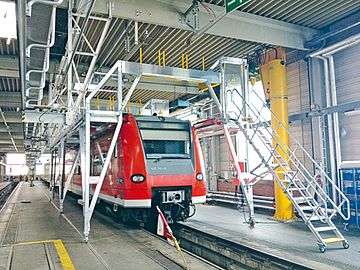

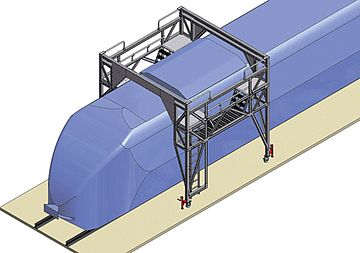

06 Kapu tetőmunkahidak

06 Kapu tetőmunkahidak

  • ƒƒMerev összekötő a két oldal között homlokoldali zuhanásvédelemmel az elkerített/biztonságos munkaterület számára.
  • Rögzített vagy guruló.
  • Kétoldali feljutás a tetőre, igény esetén egyidejű hozzáféréssel a két oldalon, két szinten keresztül.
  • Különböző mozgatási lehetőségek (padlón, sínen, a szerelvényen vezetve).
Elektromos magasságállítás (700 - 4300 mm), elektromos sínen mozgatás hosszában.

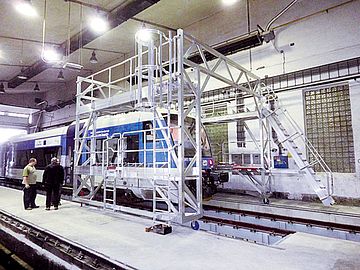

Portál tetőmunkahíd, kétszintes, sínen vezetett.

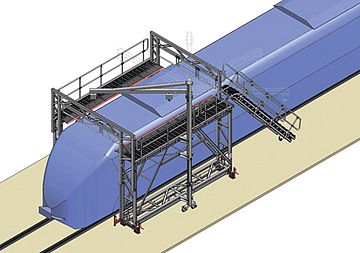

Mozgatható oszlopos forgódaru a vonattető komponenseihez.

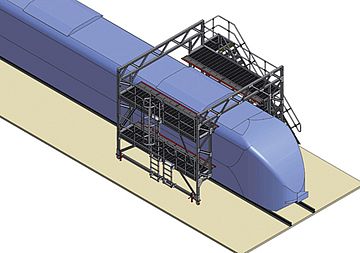

Kétszintes portál tetőmunkahíd párhuzamos lépcsős hozzáféréssel.
Hozzáférés a tetőhöz, kétszintes, merevítő nélküli szerkezet az egyidejű oldalsó hozzáféréssel.

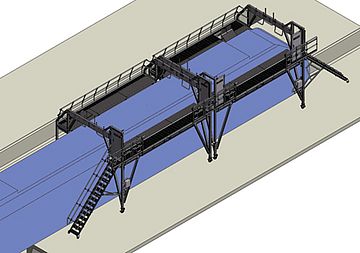

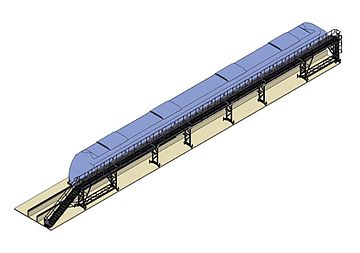

Moduláris rendszer mozgatható feljárási megoldások számára

Moduláris rendszer mozgatható feljárási megoldások számára

  • A szabványosított alumíniumszerkezetek kombinációja lehetővé teszi a feljárást a különböző járműtípusokhoz.
  • A moduláris rendszer legfontosabb alapelemei a munkaállványok, járólapok, modulok, lépcsők, korlátok és kapaszkodók.
  • Ha szükséges, az összes munkaállvány könnyen és gyorsan rugalmas munkaterületté kombinálható.

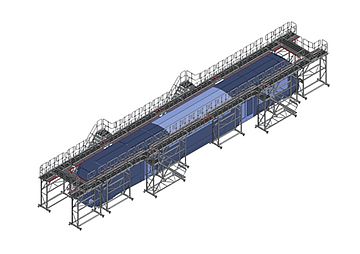

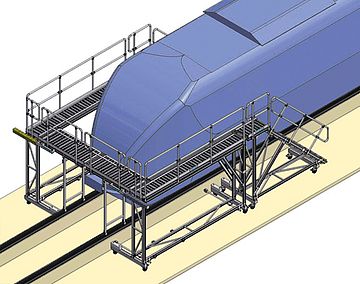

Példa a kombinációra: Körbefutó állvány.
Példa a kombinációra: Modulokból felépülő hosszában elhelyezkedő kombináció, állítható magasságú.
Példa a kombinációra: Két portál tetőmunkahíd csatlakoztatása.
Példa a kombinációra: U-forma

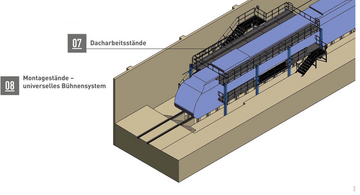

A ZARGES helyhez rögzített feljárási megoldásai

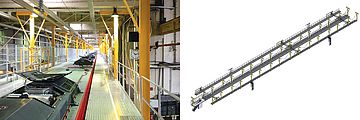

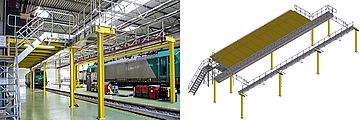

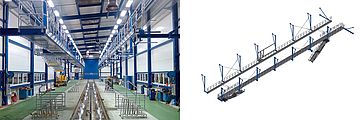

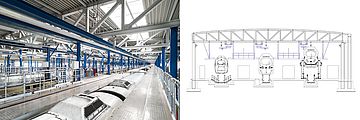

07 Állványok a tetőn végzett munkavégzéshez

07 Állványok a tetőn végzett munkavégzéshez

Kötöttpályás járművek vagy buszok tetején való munkavégzés és azok megközelítése:

  • Állásidő csökkentése a gyors felállítás és a maximális munkabiztonság mellett.
  • Optimális alkalmazkodás a járművek alakjához elektromotorral vezérelt kitolással, külön-külön vagy egyben, hézag nélküli illeszkedéssel.
  • A csarnok kialakításától függően az állványok külön modulokra bonthatók (moduláris rendszer).
  • Áram-, víz-, sűrítettlevegő-ellátással és világítással.

Kivitelezési példa:

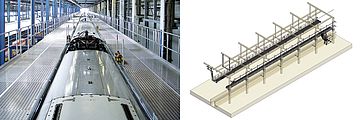

Kb. 1300 m hosszúság, 3 sínpár, a plafonról lelógatva. Mozgatható tetődaru lengőkarral sínenként 250 m hosszú.

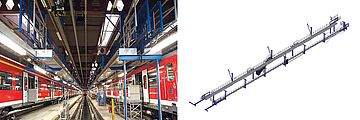

ICE karbantartásához 920 m hosszúsággal. Darus kartechnika, felállványozva, a plafonról lelógatva. Csatlakozás a csarnokoszlopokhoz, tetődaruval.
Kb. 1050 m, felállványozott, a plafonról lelógatva, járható zuhanásvédelem. Mozgatható frontális zuhanásvédelem.
Kb. 92 m hosszú. Darus kartechnika, csatlakozás a csarnokoszlopokhoz, kihajtható létrával.
Kb. 188 m hosszú, mindkét oldalon a 2 sínen. Konzolos technika, csatlakozás a csarnokoszlopokhoz, szenzorokkal vezérelt zuhanásvédelemmel.
Kb. 42 m hosszú, felállványozott, járható zuhanásvédelemmel és mechanikus hajtókar-kitolásokkal; hozzáépített raktárállvány.
08 Szerelőállványok - univerzális állványrendszerek

08 Szerelőállványok - univerzális állványrendszerek

Felszereltség és részletek:

  • Kifejezetten a kötöttpályás járművek és buszok kiépítéséhez és végső szereléséhez.
  • A profilok és járólapmagasságok egyedi megválasztása az ügyfél igényei szerint.
  • Moduláris rendszer termékkatalógussal.
  • Emelvények darus kartechnikával a lehetőség szerint az összes fontos szerelőpozíció szabad eléréséhez.
  • Rögzített vagy magasságban állítható állványrendszer az optimális feljáráshoz és az ergonomikus munkavégzéshez.
  • A frontoldali zuhanásvédelem bármely járműtípushoz hozzáigazítható és minden körülmények között biztonságos munkakörülményeket garantál.
  • A járólap bevonata a nagyfokú csúszásbiztonság garantálása érdekében többrétegű ragasztott szitanyomatos lapból készült, amely
    zajcsökkentő hatású is a lépéshanggal szemben.
  • Teherbíró képesség akár 500 kg/m²-ig.
  • Tűzihorganyzott acél vagy festett tartószerkezet.
  • Alumíniumfellépők, belső vagy külső elhelyezkedéssel.
  • Zuhanásvédelem a választhatóan rögzített vagy bedugható körbefutó korlát által.
  • Műanyag ütésvédők a járművek optimális védelméért.

Különleges megoldások kötöttpályás járművekhez és buszokhoz

Kérdése van a vasúti vagy busz termékkínálatunkkal kapcsolatban?

Ügyfélspecifikus megoldásokat szállítunk – pontosan az Ön járművére méretezve, a DIN EN ISO 9001 – Minőségirányítás, a DIN EN ISO 14122 – Gépi berendezések helyhez kötött feljárói, a DIN EN 1090 – Acél- és alumíniumszerkezetek kivitelezésére vonatkozó szabványok, valamint a 2006/42/EK Gépekről szóló irányelv előírásai szerint.
