Mitraset Classic 19"-ház

Részletek

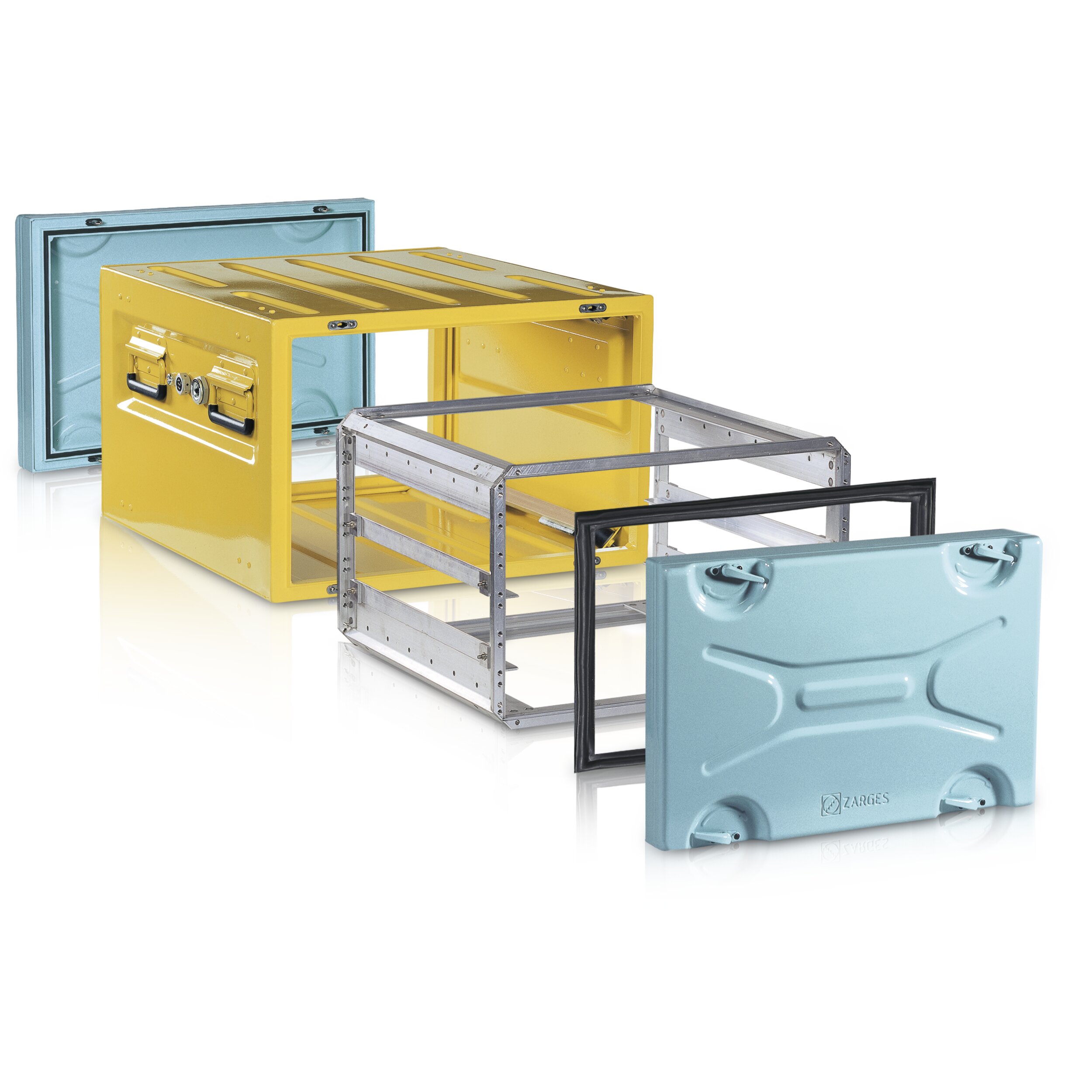

Hordóház elektromos-eszközökhöz

  • A lengőkeretet sínek és gumicsapágyak kötik össze a köpennyel; a csapágy anyagát és típusát az adott igényeknek megfelelően kell kiválasztani.
  • Védettségi fokozat IP 65 a DIN 60529 és IEC 34-5 / 529 szabványok szerint a hegesztett ház és körbefutó tömítéses fedél révén.
  • Fenéklap rakodólécekkel, fedőlemez egymásra rakhatósági profillal.
  • Minden méret egymásra rakható (az NT610 méret kivételével).
  • Stabil keretprofil integrált, tolható zárfelfogások.
  • Oldalt süllyesztett rugós fogantyúk.
  • Az összes oldalon és fedélen merevítőbordák (az NT610 kivételével).
  • 8 gumicsapágy csúszósínnel a lengőkeret felvételéhez.
  • Fedél gyorszárral.
  • Különböző mélységű és magasságú kivitelek.
  • Teljesen kivehető lengőkeret.
  • Minden ház hegesztett hátfallal is lehetséges.
  • Árnyékolási csillapítás az MIL-STD-285 szerint
  • Fedélmagasság = 63 mm. Egyedi fedél magassága kivitel szerint.
  • 19" raszteres elektronikus készülékek elhelyezésére a GV 95446 szerint

Tippek és különleges jellemzők

  • További méretek egyeztetés után szállíthatóak. Házmagasság rakodótalppal = külső magasság (névleges méret) + 11,5 mm. Egyedi fedél mélysége kivitel szerint.,Szállítható ENSZ engedélyezett veszélyesanyag csomagolásként is.,Különleges felszerelések széles választéka számos alkalmazáshoz.

Változatok

Rendelésszám Beépítési magasság Külső méret h x sz x ma Névleges mélység Súly
45702 3 HE/U 303 mm × 534 mm × 214,5 mm 219 mm 6,6 kg
45708 4 HE/U 303 mm × 534 mm × 259 mm 219 mm 7 kg
45714 5 HE/U 303 mm × 534 mm × 303,5 mm 219 mm 7,3 kg
45726 7 HE/U 303 mm × 534 mm × 392,5 mm 219 mm 7,8 kg
45720 6 HE/U 303 mm × 534 mm × 348 mm 219 mm 7,5 kg
45732 8 HE/U 303 mm × 534 mm × 437 mm 219 mm 8,2 kg
45738 9 HE/U 303 mm × 534 mm × 481,5 mm 219 mm 8,4 kg
45744 10 HE/U 303 mm × 534 mm × 526 mm 219 mm 8,6 kg
45750 11 HE/U 303 mm × 534 mm × 570,5 mm 219 mm 8,8 kg
45756 12 HE/U 303 mm × 534 mm × 615 mm 219 mm 9 kg
45704 3 HE/U 434 mm × 534 mm × 214,5 mm 350 mm 8,6 kg
45710 4 HE/U 434 mm × 534 mm × 259 mm 350 mm 9 kg
45716 5 HE/U 434 mm × 534 mm × 303,5 mm 350 mm 9,3 kg
45722 6 HE/U 434 mm × 534 mm × 348 mm 350 mm 9,6 kg
45728 7 HE/U 434 mm × 534 mm × 348 mm 350 mm 10 kg
45734 8 HE/U 434 mm × 534 mm × 437 mm 350 mm 10,3 kg
45740 9 HE/U 434 mm × 534 mm × 481,5 mm 350 mm 10,7 kg
45746 10 HE/U 434 mm × 534 mm × 526 mm 350 mm 11 kg
45752 11 HE/U 434 mm × 534 mm × 570,5 mm 350 mm 11,3 kg
45758 12 HE/U 434 mm × 534 mm × 615 mm 350 mm 11,6 kg
45706 3 HE/U 564 mm × 534 mm × 214,5 mm 480 mm 10,7 kg
45712 4 HE/U 564 mm × 534 mm × 259 mm 480 mm 11,1 kg
45718 5 HE/U 564 mm × 534 mm × 303,5 mm 480 mm 11,4 kg
45724 6 HE/U 564 mm × 534 mm × 348 mm 480 mm 11,9 kg
45730 7 HE/U 564 mm × 534 mm × 392,5 mm 480 mm 12,2 kg
45736 8 HE/U 564 mm × 534 mm × 437 mm 480 mm 12,6 kg
45742 9 HE/U 564 mm × 534 mm × 481,5 mm 480 mm 13 kg
45748 10 HE/U 564 mm × 534 mm × 526 mm 480 mm 13,3 kg
45754 11 HE/U 564 mm × 534 mm × 570,5 mm 480 mm 13,7 kg
45760 12 HE/U 564 mm × 534 mm × 615 mm 480 mm 14,1 kg
45803 3 HE/U 694 mm × 534 mm × 214,5 mm 610 mm 13,5 kg
45804 4 HE/U 694 mm × 534 mm × 259 mm 610 mm 14,1 kg
45805 5 HE/U 694 mm × 534 mm × 303,5 mm 610 mm 14,7 kg
45806 6 HE/U 694 mm × 534 mm × 348 mm 610 mm 15,2 kg
45807 7 HE/U 694 mm × 534 mm × 392,5 mm 610 mm 15,9 kg
45808 8 HE/U 694 mm × 534 mm × 437 mm 610 mm 16,6 kg
45809 9 HE/U 694 mm × 534 mm × 481,5 mm 610 mm 17,1 kg
45810 10 HE/U 694 mm × 534 mm × 526 mm 610 mm 17,5 kg
45811 11 HE/U 694 mm × 534 mm × 570,5 mm 610 mm 24,7 kg
45812 12 HE/U 694 mm × 534 mm × 615 mm 610 mm 18,6 kg
45814 14 HE/U 694 mm × 534 mm × 704 mm 610 mm 19,9 kg
45816 16 HE/U 694 mm × 534 mm × 793 mm 610 mm
45863 3 HE/U 856 mm × 534 mm × 214,5 mm 762 mm 16,2 kg
45864 4 HE/U 856 mm × 534 mm × 259 mm 762 mm 16,8 kg
45865 5 HE/U 856 mm × 534 mm × 303,5 mm 762 mm 17,4 kg
45866 6 HE/U 856 mm × 534 mm × 348 mm 762 mm 17,9 kg
45867 7 HE/U 856 mm × 534 mm × 392,5 mm 762 mm 18,6 kg
45868 8 HE/U 856 mm × 534 mm × 437 mm 762 mm 19,3 kg
45869 9 HE/U 856 mm × 534 mm × 481,5 mm 762 mm 19,8 kg
45870 10 HE/U 856 mm × 534 mm × 526 mm 762 mm 20,2 kg
45871 11 HE/U 856 mm × 534 mm × 570,5 mm 762 mm 20,8 kg
45872 12 HE/U 856 mm × 534 mm × 615 mm 762 mm 21,3 kg
45874 14 HE/U 856 mm × 534 mm × 704 mm 762 mm 22 kg
45876 16 HE/U 856 mm × 534 mm × 793 mm 762 mm 23,8 kg
45878 18 HE/U 856 mm × 534 mm × 882 mm 762 mm 25,6 kg
