Behuizing Mitraset Classic 19"

Bestel nummer: 45716

Neem contact op met ZARGES Toevoegen om te vergelijken Download datasheet (PDF) Product documenten

Details

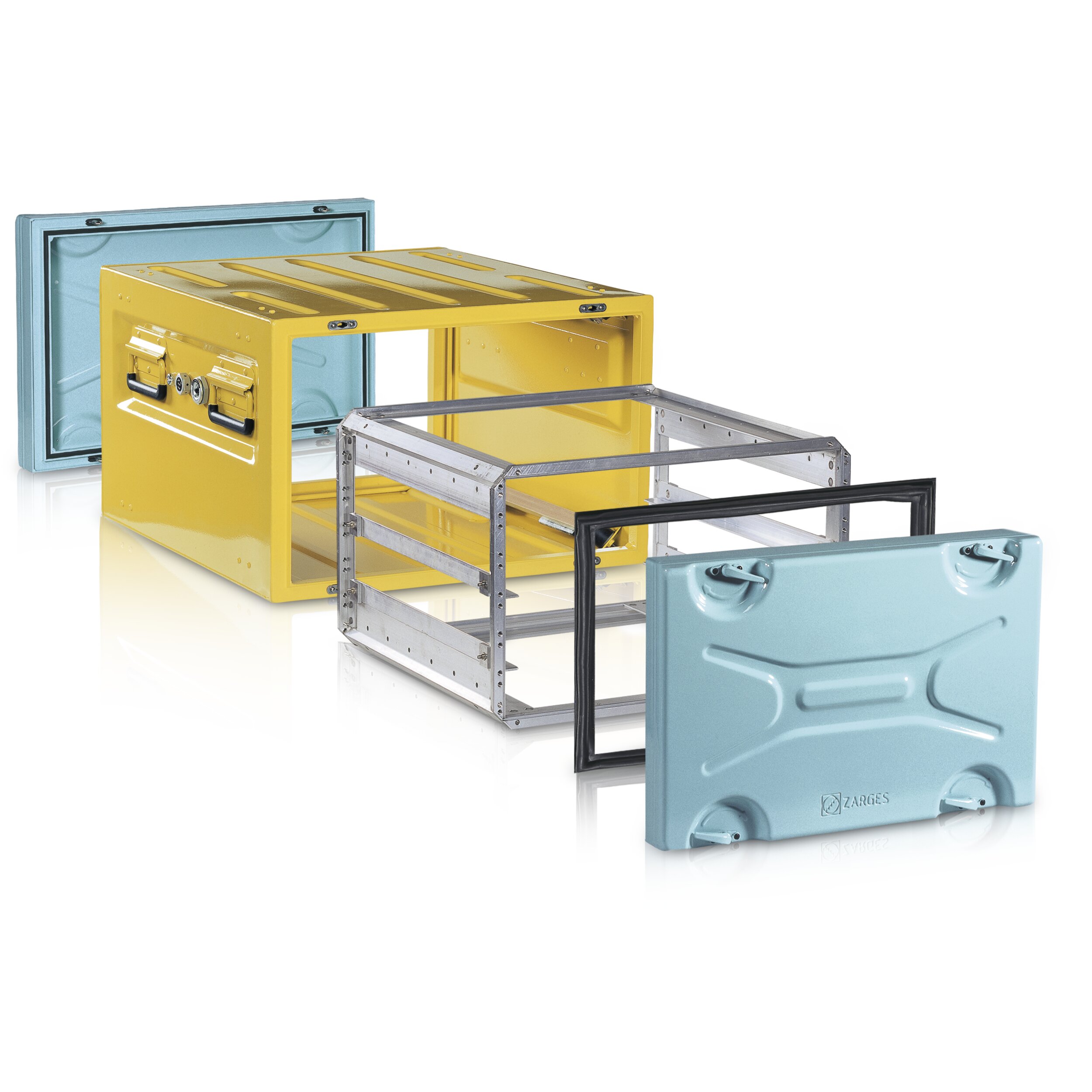

Draagbehuizing voor elektronische apparaten

  • Bescherming tegen mechanische belastingen zoals stoten, slagen of trillingen. Optionele bescherming tegen elektromagnetische storingen zoals radiogolven of blikseminslag mogelijk.
  • Bescherming tegen omgevingsinvloeden zoals hitte, vocht of stof.
  • Voor ladingen tot 100 kg.
  • 3 - 22 hoogte-eenheden (HE), nominale diepte (NT) 219 - 990 mm.
  • De behuizingen van de nominale diepten 219 mm, 350 mm en 480 mm zijn stapelbaar.
  • Elastisch opgehangen verend frame.
  • Stapelsegmenten op de behuizing boven en onder.
  • Zijwanden met uitsparingen voor inklapbare grepen.
  • Verdieping ook geschikt voor de beschermde inbouw van drukvereffeningskleppen en vochtigheidsindicatoren.
  • Seriebehuizing extra met verstevigingen.
  • Deksel voorzien van knevelende snelsluitingen.
  • Beschermingsklasse IP 65.
  • Goedkeuring volgens VG 95447.
  • Getest volgens AECTP-normen.
  • Beproeving volgens MIL-STD-810.
  • Gemodificeerde uitvoering met test conform MIL-STD-810 F.
  • Geteste demping van de afscherming conform MIL-STD-285.
  • Speciale uitvoeringen mogelijk.

Verwijzing en speciale functies

  • Andere maten op aanvraag. Behuizinghoogte met stapelvoet = buitenafmeting (nominale maat) + 11,5 mm. Diepte van de speciale deksels afhankelijk van de uitvoering.
  • Ook leverbaar als UN-goedgekeurde verpakking voor gevaarlijke stoffen.
  • Uitgebreide speciale uitrusting voor tal van toepassingen.

Meer informatie

Meer informatie
Bestelnr. 45716
Buitenmaten: l x b x h 434 mm × 534 mm × 303,5 mm
Nenntiefe 350 mm
Inbouwhoogte 5 HE/U
Gewicht 9.3 kg

Varianten

Bestelnr. Buitenmaten: l x b x h Gewicht Inbouwhoogte Nominale diepte
45702 303 mm × 534 mm × 214,5 mm 6,6 kg 3 HE/U 219 mm
45708 303 mm × 534 mm × 259 mm 7 kg 4 HE/U 219 mm
45714 303 mm × 534 mm × 303,5 mm 7,3 kg 5 HE/U 219 mm
45726 303 mm × 534 mm × 392,5 mm 7,8 kg 7 HE/U 219 mm
45720 303 mm × 534 mm × 348 mm 7,5 kg 6 HE/U 219 mm
45732 303 mm × 534 mm × 437 mm 8,2 kg 8 HE/U 219 mm
45738 303 mm × 534 mm × 481,5 mm 8,4 kg 9 HE/U 219 mm
45744 303 mm × 534 mm × 526 mm 8,6 kg 10 HE/U 219 mm
45750 303 mm × 534 mm × 570,5 mm 8,8 kg 11 HE/U 219 mm
45756 303 mm × 534 mm × 615 mm 9 kg 12 HE/U 219 mm
45704 434 mm × 534 mm × 214,5 mm 8,6 kg 3 HE/U 350 mm
45710 434 mm × 534 mm × 259 mm 9 kg 4 HE/U 350 mm
45716 434 mm × 534 mm × 303,5 mm 9,3 kg 5 HE/U 350 mm
45722 434 mm × 534 mm × 348 mm 9,6 kg 6 HE/U 350 mm
45728 434 mm × 534 mm × 348 mm 10 kg 7 HE/U 350 mm
45734 434 mm × 534 mm × 437 mm 10,3 kg 8 HE/U 350 mm
45740 434 mm × 534 mm × 481,5 mm 10,7 kg 9 HE/U 350 mm
45746 434 mm × 534 mm × 526 mm 11 kg 10 HE/U 350 mm
45752 434 mm × 534 mm × 570,5 mm 11,3 kg 11 HE/U 350 mm
45758 434 mm × 534 mm × 615 mm 11,6 kg 12 HE/U 350 mm
45706 564 mm × 534 mm × 214,5 mm 10,7 kg 3 HE/U 480 mm
45712 564 mm × 534 mm × 259 mm 11,1 kg 4 HE/U 480 mm
45718 564 mm × 534 mm × 303,5 mm 11,4 kg 5 HE/U 480 mm
45724 564 mm × 534 mm × 348 mm 11,9 kg 6 HE/U 480 mm
45730 564 mm × 534 mm × 392,5 mm 12,2 kg 7 HE/U 480 mm
45736 564 mm × 534 mm × 437 mm 12,6 kg 8 HE/U 480 mm
45742 564 mm × 534 mm × 481,5 mm 13 kg 9 HE/U 480 mm
45748 564 mm × 534 mm × 526 mm 13,3 kg 10 HE/U 480 mm
45754 564 mm × 534 mm × 570,5 mm 13,7 kg 11 HE/U 480 mm
45760 564 mm × 534 mm × 615 mm 14,1 kg 12 HE/U 480 mm
45803 704 mm × 534 mm × 214,5 mm 13,5 kg 3 HE/U 610 mm
45804 704 mm × 534 mm × 259 mm 14,1 kg 4 HE/U 610 mm
45805 704 mm × 534 mm × 303,5 mm 14,7 kg 5 HE/U 610 mm
45806 704 mm × 534 mm × 348 mm 15,2 kg 6 HE/U 610 mm
45807 704 mm × 534 mm × 392,5 mm 15,9 kg 7 HE/U 610 mm
45808 704 mm × 534 mm × 437 mm 16,6 kg 8 HE/U 610 mm
45809 704 mm × 534 mm × 481,5 mm 17,1 kg 9 HE/U 610 mm
45810 704 mm × 534 mm × 526 mm 17,5 kg 10 HE/U 610 mm
45811 704 mm × 534 mm × 570,5 mm 24,7 kg 11 HE/U 610 mm
45812 704 mm × 534 mm × 615 mm 18,6 kg 12 HE/U 610 mm
45814 704 mm × 534 mm × 704 mm 19,9 kg 14 HE/U 610 mm
45816 704 mm × 534 mm × 793 mm 16 HE/U 610 mm
45863 856 mm × 534 mm × 214,5 mm 16,2 kg 3 HE/U 762 mm
45864 856 mm × 534 mm × 259 mm 16,8 kg 4 HE/U 762 mm
45865 856 mm × 534 mm × 303,5 mm 17,4 kg 5 HE/U 762 mm
45866 856 mm × 534 mm × 348 mm 17,9 kg 6 HE/U 762 mm
45867 856 mm × 534 mm × 392,5 mm 18,6 kg 7 HE/U 762 mm
45868 856 mm × 534 mm × 437 mm 19,3 kg 8 HE/U 762 mm
45869 856 mm × 534 mm × 481,5 mm 19,8 kg 9 HE/U 762 mm
45870 856 mm × 534 mm × 526 mm 20,2 kg 10 HE/U 762 mm
45871 856 mm × 534 mm × 570,5 mm 20,8 kg 11 HE/U 762 mm
45872 856 mm × 534 mm × 615 mm 21,3 kg 12 HE/U 762 mm
45874 856 mm × 534 mm × 704 mm 22 kg 14 HE/U 762 mm
45876 856 mm × 534 mm × 793 mm 23,8 kg 16 HE/U 762 mm
45878 856 mm × 534 mm × 882 mm 25,6 kg 18 HE/U 762 mm
