Quertraverse

Ab
107,70 €
Inkl. Steuern
90,50 €
help-icon Hilfe bei der Auswahl

Wie finde ich mein passenden Ersatzteil?

Um das richtige Ersatzteil auszuwählen, benötigen sie die exakte Länge der gesuchten Teils Ihrer Leiter. In dieser Anleitung zeigen wir Ihnen, wie sie die Länge Ihrer Ersatzteiles messen können, um das richtige Ersatzteil auszuwählen.

  1. Die Länge der Quertraverse ergibt sich aus der Länge der Quertraverse selbst inkl. der korrekt montierten Leiternschuhe.
  2. Messen sie z.B. mit einem Zollstock die Gesamtlänge der Quertraverse inkl. den korrekt montierten Leiternschuhen.

  3. Falls Sie im ZARGES-Angebot keine Quertravers mit der passenden Länge finden, wählen sie die nächst-längere Quertraverse. Solange alle anderen Abmessungen (z.B. Bohrungsabstand, Bohrdurchmesser, Holmaußenmaß, ...) exakt passen, wird auch eine längere Quertraverse passen. Bitte achten Sie jedoch darauf, keine kürzere Quertraverse auszwählen, da dies die Stabilität Ihrer Leiter beeinträchtigt.
  1. Die Länge der Spreizsicherung ergibt sich aus dem Abstand zwischen den Bohrungen bzw dem äußeren Ende der Laschen.
  2. Messen sie z.B. mit einem Zollstock den Abstand zwischen den Mittelpunkten der Bohrungen bzw. den Laschen an den beiden Enden der Spreizsicherung
  3. Wähen sie die passende Größe der Spreizsicherung aus
  1. Die Länge der starren Verbindung ergibt sich aus dem Abstand zwischen den Bohrungen.
  2. Messen sie z.B. mit einem Zollstock den Abstand zwischen den Mittelpunkten der Bohrungen an den beiden Enden der starren Verbindung.

  3. Wähen sie die passende Größe der starren Verbindung aus

Sie benötigen Hilfe bei der Auswahl?

Kontaktieren sie unsere Ersatzteil-Experten im Kundenservice!

help-icon Hilfe bei der Auswahl

Wie finde ich mein passenden Ersatzteil?

Um das richtige Ersatzteil auszuwählen, benötigen sie den exakten Bohrungsabstand der Quertraverse Ihrer Leiter. In dieser Anleitung zeigen wir Ihnen, wie sie den Bohrungsabstand Ihrer Quertraverse messen können, um das richtige Ersatzteil auszuwählen.

  1. Bauen Sie zunächst die bestehende Quertraverse aus. Lösen sie die dazu die Sechskantschrauben, die die Quertraverse mit den Leiterholmen verbinden.



  2. Als Referenz für die Messung des Bohrungsabstands dient jeweils der exakte Kreismittelpunkt der Bohrungen, aus denen sie die Schrauben gelöst haben.
  3. Der Bohrungsabstand ergibt sich aus dem Abstand der beiden Kreismittelpunkte der beiden Bohrungen. Messen sie nun z.B. mit einem Zollstock den exakten Bohrungsabstand zwischen den beiden Bohrungen.
  4. Wählen sie die passende Produktvariante zu dem von Ihnen gemessenen Bohrungsabstand aus. Bitte achten Sie auch auf den passenden Bohrdurchmesser des ausgewählten Produktes. Dieser ist in der Produktbeschreibung genannt.

Sie benötigen Hilfe bei der Auswahl oder finden kein passendes Ersatzeil?

Kontaktieren sie unsere Ersatzteil-Experten im Kundenservice!

help-icon Hilfe bei der Auswahl

Wie finde ich mein passenden Ersatzteil?

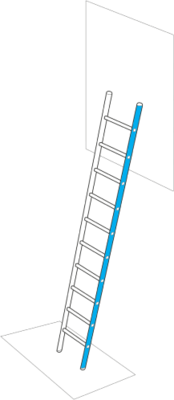

Um das richtige Ersatzteil auszuwählen, benötigen sie das exakte Holmaußenmaß ihrer Leiter. In dieser Anleitung zeigen wir Ihnen, wie sie das Holmaußenmaß Ihrer Leiter messen können, um das richtige Ersatzteil auszuwählen.

  1. Legen Sie den Holm der Leiter frei, indem sie z.B. den Leiternschuh entfernen.


  2. Messen sie mit einer Schieblehre das exakte Außenmaß des Leiternholms. Messen sie jeweils die Breite und Tiefe des Leiternholms. Notieren Sie die Maße.


  3. Wählen sie das passende Ersatzteil für Ihre Maße aus. Achtung: Oftmals unterscheiden sich die Ersatzteile nur in wenigen Milimetern. Messen sie lieber mehrfach, falls sie sich nicht sicher sind, welches Ersatzteil das passende ist.

Sie benötigen Hilfe bei der Auswahl oder finden kein passendes Ersatzeil?

Kontaktieren sie unsere Ersatzteil-Experten im Kundenservice!

Um die Verfügbarkeit anzuzeigen, bitte eine Variante wählen

Informationen zu Verfügbarkeit und Geschäftskunden-Preis dieses Produkts sowie die Möglichkeit bequem online zu bestellen erhalten sie auf unserem myZARGES Kundenportal.

ZARGES kontaktieren Zur Vergleichsliste hinzufügen Datenblatt downloaden (PDF) Produkt-Dokumente
Shop online main product photo

Details

  • Befestigung durch Schraube M8.
  • Weitere Abmessungen auf Anfrage.

Hinweise und Besonderheiten

  • Aufgrund von Konstruktionsänderungen ist nicht nur der Leitern-Typ, sondern immer das Holmaußenmaß zu beachten.

Mehr Informationen

Mehr Informationen
Bohrdurchmesser 15,2 mm (M8)
Garantie Gesetzliche Gewährleistung

Varianten

Bestell-Nr. Bohrungsabstand Gewicht Holmaußenmaß Länge
823871 325mm 0,7 kg 58 mm × 25 mm 745 mm
800543 325mm 0,8 kg 58 mm × 25 mm 890 mm
823872 395mm 0,7 kg 58 mm × 25 mm 745 mm
800544 395mm 0,8 kg 58 mm × 25 mm 790 mm
800545 395mm 0,8 kg 58 mm × 25 mm 900 mm
800546 395mm 0,9 kg 58 mm × 25 mm 1085 mm
823879 465mm 0,7 kg 58 mm × 25 mm 745 mm
800547 325mm 0,9 kg 73 mm × 25 mm 890 mm
800548 325mm 1 kg 73 mm × 25 mm 1085 mm
823877 395mm 0,9 kg 73 mm × 25 mm 890 mm
800542 395mm 1 kg 73 mm × 25 mm 1200 mm
823475 465mm 0,9 kg 73 mm × 25 mm 1000 mm
823981 465mm 1 kg 73 mm × 25 mm 1200 mm
