Järnvägs- och rälstrafik

Tillträdeslösningar för rälsfordon

  1. Branscher
  2. Järnväg och nyttofordon

Individuellt anpassat eller standard – dina krav är vår utmaning.

ZARGES är marknadsledande vad gäller stegteknik i Europa och full-service-partner för tillträdesprodukter såväl som arbets- och monteringsplattformar inom området rälsfordon eller bussar. Genom marknadens mest omfattande produktsortiment uppfylls alla krav på standardprodukter eller individuella speciallösningar.

ZARGES produkter står för högsta kvalitet och säkerhet och understryker värdet hos dina investeringar. Mer än 80 års erfarenhet, innovativa tekniker och våra höga standarder har redan övertygat många välkända kunder. Rådgivning, planering, produkter, montering och service från samma ställe. Så tjänar du på en ideal lösning för en minimal arbetsinsats från din sida.

Rådgivning

ZARGES utesäljare och våra projektingenjörer ger dig gärna råd på plats.
Rådgivning online med detaljerad konfiguration.

Planering

Konstruktion och beräkning: Detaljerade offerter med alla relevanta data samt 3D CAD.
Du får modeller och ritningar för godkännande.

Montering

Montering på plats av ZARGES montörer, inklusive kundgodkännande och individuell utbildning.
Överlämnande av teknisk dokumentation om produktens användning.

Service och support

Säker reservdelsförsörjning. Praktiska seminarier för kvalificerade personer för kontroll av steganordningar.
ZARGES kvalificerade medarbetare genomför lagligen föreskrivna produktkontroller på plats.

Mobila tillträdeslösningar från ZARGES

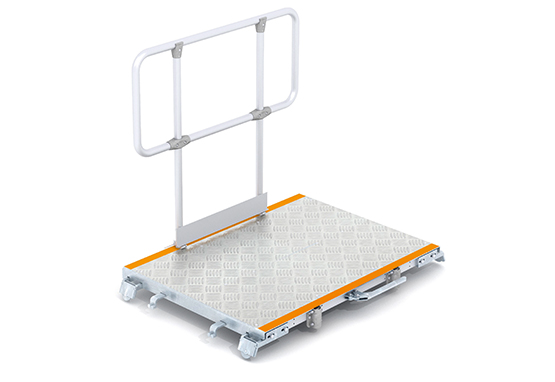

01 Rälsgropsövergång

  • Passar alla vanliga typer av skenfästen.
  • Individuellt framtagna plattformslösningar för överbryggande av räls.

Välj mellan följande utföranden:

  • Plattformsbeläggning: räfflat aluminium, räfflad plåt eller gallerdurkar i stål, rostfritt stål eller glasfiber.ƒ
  • Räcke.
  • Tillträde till gropen.
  • Inklädnad och visuella markeringar
Komfortabelt utförande.
Enkelt utförande.
Rälsgropsövergång, körbar med skenbroms.
Enkelt utförande, stationär, innanför liggande och kan köras över.

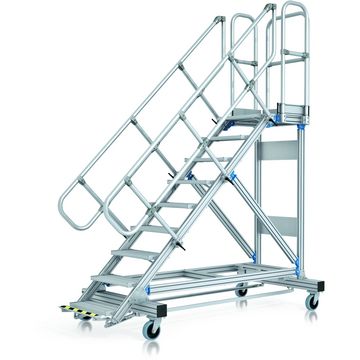

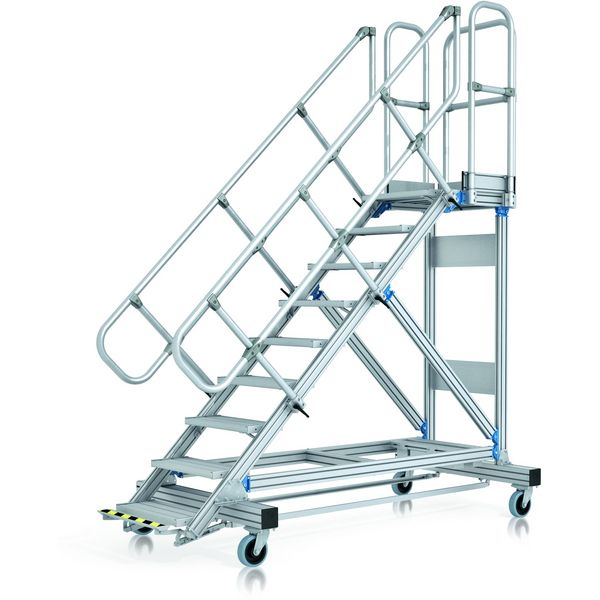

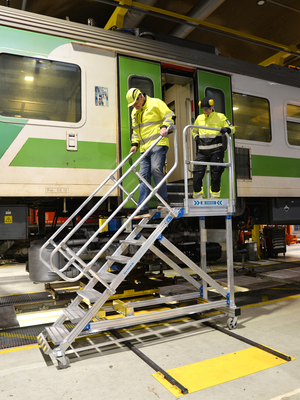

02 Tillträdestrappa

  • Individuella utföranden för parallellt eller frontalt tillträde.
Tillträdestrappa, parallell och justerbar i höjd.
Tillträdestrappa med fast höjd.
Tillträdestrappa, frontal med fast höjd.

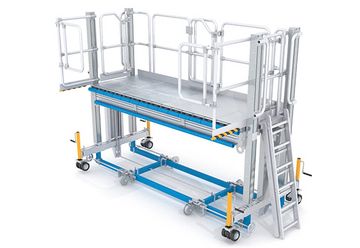

03 Frontarbetsplattform

  • Tillträde till arbete på vindruta, vindrutetorkare eller display.
  • Passar alla fordonstyper och spårbredder tack vare perfekt konturanpassning.
  • Med tvåvägskörställ som tillval för arbete på normala hallgolv, skenor eller upphöjda spår.
  • Standardhöjd: 1 500–2 300 mm/2 100–3 500 mm.
  • Standardbredd: 2 500/3 200 mm.
  • Standardlängd: 1 000 mm.
  • Andra mått vid förfrågan.
  • Konsekvent platt konstruktion för fordon med lågt eller högt hängande stötfångare.
Elektriskt justerbar i höjd med påstigningsanordning
Elektriskt justerbar i höjd, samtidigt arbete fram och på sidorna.
Mekaniskt justerbar i höjd med rälssystem och konturanpassning.
Hydrauliskt justerbar i höjd.
Konturanpassning.
Frontarbetsplattform med justerbar höjd och rälssystem.
Rälssystem som tillval.

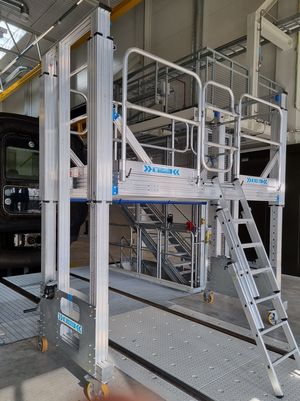

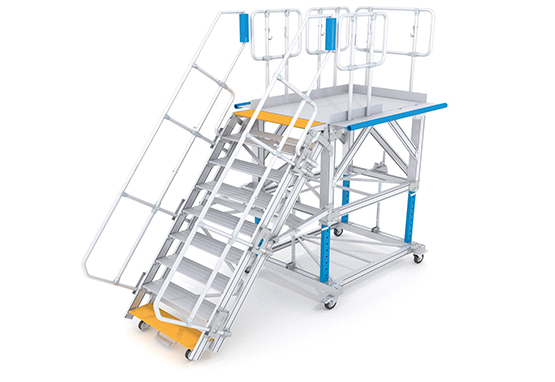

04 Sidoarbetsplattform

  • Tillträde för arbete längs med tåget, dörrarna och fönsterrutorna.
  • Sidoarbetsplattformar med olika höjd- och tillträdesvarianter.
Justerbar i höjd från 1 000 till 2 700 mm, utan stag.
Fast höjd med trappa fram.
Justerbar i höjd med innanför liggande trappa.
Justerbar i höjd från 400 till 3 000 mm med påstigningsanordning för stege.
Sidarbetsplattform med fast höjd.

05 Takarbetsplattform

  • En- eller tvåsidigt tillträde för säkert arbete på tak.
  • Välj påstigningsvariant efter användningsfall och aktuella platsförhållanden.
Portaltakarbetsplattform, med räls.
Teleskopiskt skyddsräcke fram.
Med justerbar höjd och fällbart skyddsräcke.
Justerbar i höjd per kran med teleskopiskt skyddsräcke.
Med fast höjd och frihängande höjdjusterbart skyddsräcke.

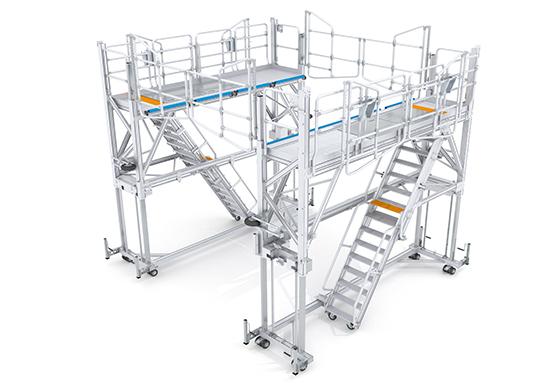

06 Portaltakarbetsplattform

  • ƒƒStel förbindning på båda sidor med främre fallsäkring för ett inhägnat/säkert arbetsområde.
  • Stationär ställning eller rullställning.
  • Dubbelsidig takåtkomst för samtidigt tillträde till tak vid behov genom andra nivån.
  • Olika arbetsmöjligheter (golv, spår, styrning på tåg).
Elektriskt justerbar i höjd (700–4 300 mm), elektriskt rälssystem
Portaltakarbetsplattform med två plan, rälsstyrd.
Mobil, svängbar portalkran för tågtakskomponenter.
Portaltakarbetsplattform med två plan och parallella trappor.
Tillträde till tak med två plan och ramverk utan stag för samtidigt tillträde på sidorna.

Modulsystem för mobila tillträdeslösningar

  • Kombinationen av standardiserade aluminiumkonstruktioner möjliggör flexibelt tillträde till olika fordon.
  • De viktigaste grundkomponenterna i dessa system är arbetsplattformar, moduler, trappor, räcken och ledstänger.
  • Vid behov kan man enkelt och snabbt kombinera alla plattformar för att skapa ett flexibelt arbetsområde.
Exempel på kombination: Byggnadsställning runtom.
Exempel på kombination: Kombination med höjdjusterbara moduler.
Exempel på kombination: Koppling av två portaltakarbetsplattformar.
Exempel på kombination: U-form

Stationära tillträdeslösningar från ZARGES.

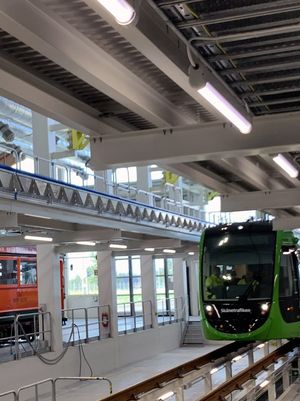

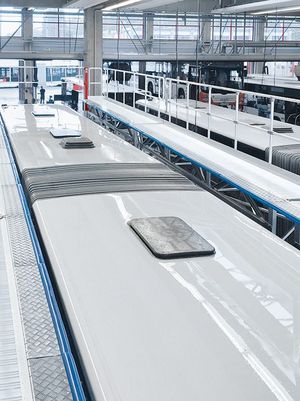

07 Takställningar

Tillträde och arbete på tak eller takområde på rälsfordon eller bussar:

  • Kortare stilleståndstider tack vare snabbare omställningstider och maximal arbetssäkerhet.
  • Optimal konturanpassning genom elektromotoriskt styrda förlängningsarmar, separata och utfällbara vid spaltmått noll.
  • Beroende på hallens layout delas ställningarna upp i anpassade individuella segment (systembygglådor).
  • Inklusive installation av el, tryckluft, vatten och belysning.

Exempel på utförande:

Cirka 1 300 m lång, tre spår, hänger från taket. Takkran, körbar med svängarm per spår 250 m i längd.
För ICE-service, cirka 920 m i längd. Kragarmar, stående, hängande från taket. Anslutning till hallkonstruktion med takkran.
Cirka 1 050 i längd, stående, hängande från taket, fallskydd med tillträde. Körbart fallskydd fram.
Cirka 92 m i längd. Kragarmar, anslutning till hallkonstruktion med svängbar trappa.
Cirka 188 m i längd, dubbelsidig på två spår. Konsolteknik, anslutning till hallkonstruktion med sensorstyrt fallskydd fram.
Cirka 42 i längd, stående med tillträde och mekanisk vevfunktion; inbyggd lagerplattform.

08 Monteringsställningar – universellt plattformssystem

Utföranden och detaljer:

  • Framtaget för utbyggnad och slutmontering av rälsfordon och bussar.
  • Individuell anpassning av konturer och plattformshöjder enligt kundens önskemål.
  • Systembygglådor med produktkatalog.
  • Plattformar med kragarmsteknik erbjuder största möjliga tillträde till alla relevanta monteringspositioner.
  • Fasta eller höjdjusterbara plattformssystem för optimalt tillträde och ergonomisk arbetsgång.
  • Frontala fallskydd kan anpassas efter fordonstyp och möjliggör ett säkert arbete varje gång.
  • Plattformsbeläggning av korslimmad plywood ger hög halksäkerhet i kombination med
    minskat buller genom stegljud.
  • Bärlast upp till 500 kg/m².
  • Bärande konstruktion av galvaniserat eller lackerat stål.
  • In- eller utvändiga trappsteg av aluminium.
  • Omstående räcken, antingen anslutningsbara eller fast monterade, skyddar mot fall.
  • Stötskydd av plast för optimalt skydd av aktuellt fordon.

Speciallösningar för spårbundna fordon och bussar

Har du frågor om våra produktområden Rail eller Bus?

Vi levererar kundspecifika lösningar – exakt anpassade efter dina fordon och anläggningar i enlighet med DIN EN ISO 9001 – kvalitetssystem, DIN EN ISO 14122 – fasta ingångar för maskinanläggningar och DIN EN 1090 – utförande av stålkonstruktioner och aluminiumkonstruktioner, maskindirektiv 2006/42/EG.

Telefon: +46 8 591 220 00
E-post: stegar@zarges.se
